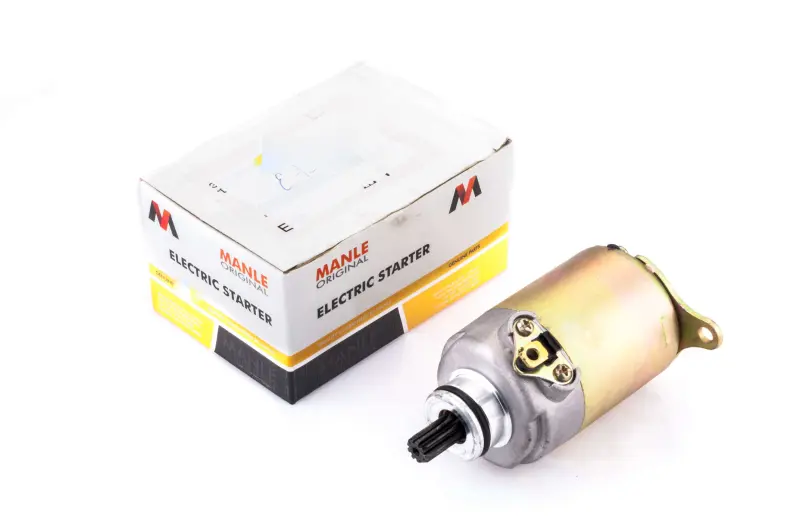

Электростартер MANLE для 4T GY6 125/150

Электростартер MANLE для двигателя 4T GY6 125/150

Стартер предназначен для запуска четырехтактных скутерных двигателей семейства GY6 объемного класса 125–150 см³. После нажатия кнопки пуска он получает питание от аккумулятора и создает начальное вращение, необходимое для прокручивания коленчатого вала. Деталь подходит для ремонта системы электрозапуска, если установленный стартер изношен, поврежден или не может уверенно проворачивать исправный двигатель.

Модель рассчитана на моторы распространенного семейства GY6 125/150. В каталогах стартеры такой конфигурации связывают с обозначениями двигателей 152QMI и 157QMJ, однако одного объема скутера для подбора недостаточно. На разных версиях техники могут отличаться корпус двигателя, крепление, приводная часть и расположение контакта. Перед заказом необходимо проверить код мотора и сопоставить новую деталь со снятым стартером по форме корпуса, точкам фиксации, исполнению выходного вала и подключению провода.

Назначение и конструкция

Электромотор размещен в цилиндрическом металлическом корпусе. С одной стороны находится приводной вал, который передает вращение пусковому механизму двигателя, а на корпусе предусмотрены контактный вывод и крепежное ушко. Такая компоновка соответствует стартеру для четырехтактного GY6 125/150 и позволяет установить его на штатное место при совпадении всех присоединительных параметров.

Стартер работает только во время пуска: аккумулятор подает ток через пусковую аппаратуру, вал электромотора начинает вращаться, а привод прокручивает двигатель до начала самостоятельной работы. Поэтому исправность запуска зависит не только от самого стартера. Медленное вращение, одиночный щелчок или отсутствие прокрутки также могут быть связаны с разряженным аккумулятором, окисленными соединениями, поврежденным силовым проводом, реле либо механизмом передачи вращения. Проверка этих участков до замены помогает точнее определить причину неисправности.

Что сверить при выборе

• Тип двигателя: четырехтактный GY6 класса 125/150, с обязательной проверкой обозначения установленного мотора.
• Посадка: положение крепежного ушка, диаметр и длина посадочной части должны соответствовать снятой детали.
• Привод: форма, длина и профиль выходного вала должны совпадать с пусковым механизмом двигателя.
• Подключение: проверьте расположение силового контакта и возможность проложить штатный провод без натяжения.
• Габаритная конфигурация: корпус не должен мешать соседним деталям после затяжки крепления.

Обозначение GY6 охватывает несколько вариантов двигателей, поэтому выбирать стартер только по марке или объему скутера не следует. Наиболее надежная проверка — код двигателя в сочетании с непосредственным сравнением посадки и привода. Если старый стартер уже снят, положите детали рядом и сопоставьте крепление, носовую часть, вал и контактный вывод до начала монтажа.

Установка и проверка после ремонта

Монтаж выполняют при отключенном аккумуляторе. Посадочное место очищают от загрязнений, проверяют состояние сопрягаемых деталей и устанавливают стартер без перекоса или ударной нагрузки на приводной вал. Силовой провод должен быть надежно закреплен на выводе и не касаться подвижных либо сильно нагревающихся частей. Крепеж затягивают равномерно, не изменяя штатное положение корпуса.

После подключения аккумулятора выполняют короткий пробный запуск. Вал должен включаться без постороннего скрежета, а двигатель — прокручиваться равномерно. Если стартер вращается, но коленчатый вал не приводится в движение, необходимо отдельно проверить механизм передачи вращения. Если реакции на кнопку нет, диагностику продолжают с аккумулятора, соединений, реле и управляющих контактов. Такой порядок помогает не возлагать на новую деталь неисправность другого компонента системы пуска.

Электростартер MANLE подойдет для планового ремонта скутера с совместимым четырехтактным мотором GY6 125/150. Точная сверка кода двигателя, посадочного исполнения и привода перед установкой позволяет выбрать деталь без ошибочной привязки только к кубатуре или названию модели техники.
