Трос сцепления ZUNA для Yamaha YBR125

Трос сцепления ZUNA для Yamaha YBR125

Механический трос соединяет рычаг на руле с приводом сцепления мотоцикла Yamaha YBR125. При нажатии на рычаг он передает тяговое усилие к механизму выключения сцепления, позволяя разъединить двигатель и коробку передач для начала движения, остановки и переключения передач. После отпускания рычага привод возвращается в исходное положение, а сцепление снова передает крутящий момент. Исправность троса непосредственно влияет на четкость управления и предсказуемый ход рычага.

Конструкция и назначение

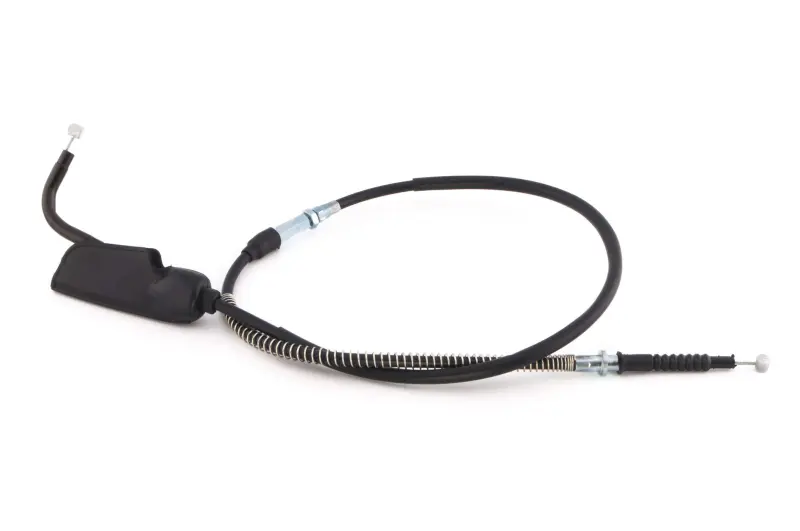

Трос выполнен в черной наружной оболочке и оснащен наконечниками для соединения с рычагом и исполнительным механизмом. На оболочке предусмотрены регулировочная резьбовая часть, защитные резиновые участки и металлическая пружинная защита в зоне изгиба. Такая компоновка позволяет проложить трос по штатному маршруту между рулем и приводом сцепления, сохранив подвижность внутреннего сердечника. Это готовая деталь именно для управления сцеплением, а не трос газа, тормоза или привода спидометра.

Необходимость замены обычно возникает, когда рычаг начинает двигаться туго или рывками, внутренний сердечник заедает, отдельные проволоки расплетаются либо наружная оболочка получает повреждение. Поводом для проверки также служит невозможность стабильно выставить свободный ход. Поврежденный трос не стоит компенсировать чрезмерным натяжением регулировки: сначала нужно оценить состояние оболочки, наконечников и самого сердечника.

Что проверить при подборе

• Модель мотоцикла: применяемость этой позиции заявлена для Yamaha YBR125.
• Исполнение концов: формы и размеры обоих наконечников должны соответствовать посадочным местам рычага и привода сцепления.
• Длина: сравните общую длину и длину наружной оболочки со снятой деталью, не ориентируясь только на название модели.
• Регулировка: сопоставьте расположение резьбового регулятора, контргайки и защитных участков.
• Маршрут прокладки: учитывайте штатный руль и расположение направляющих; измененный по высоте или форме руль может требовать другой длины.

У Yamaha YBR125 встречаются разные годы выпуска и исполнения, поэтому перед установкой полезно положить новый и снятый трос рядом. Совпасть должны длина оболочки, свободные участки сердечника, конфигурация наконечников и места регулировки. Такой способ проверки помогает исключить ситуацию, когда трос формально относится к YBR125, но не подходит к конкретной версии мотоцикла или измененной конфигурации руля.

Установка и настройка

Перед снятием старой детали стоит запомнить ее маршрут и положение в направляющих. Новый трос прокладывают без заломов, пережатия и контакта с подвижными либо сильно нагревающимися деталями. После закрепления обоих наконечников необходимо полностью повернуть руль влево и вправо: оболочка не должна натягиваться, смещать регулировку или ограничивать движение руля. Затем проверяют свободное перемещение рычага и фиксируют контргайки.

Для Yamaha YBR125 руководство предусматривает свободный ход на конце рычага сцепления 10–15 мм. Первичную настройку выполняют регулятором у рычага; если его диапазона недостаточно, используется регулировка со стороны двигателя. После настройки сцепление должно уверенно выключаться при выжатом рычаге и полностью включаться после его отпускания. Если требуемый ход выставить не удается, следует дополнительно проверить правильность прокладки, посадку наконечников и состояние механизма сцепления.

Во время эксплуатации контролируйте плавность хода, состояние наружной оболочки и концов троса. Руководство Yamaha рекомендует проверять управляющие тросы перед поездкой и смазывать их при необходимости. При повреждении оболочки, коррозии сердечника, расплетении проволок или сохраняющемся заедании трос заменяют. Правильно подобранная и отрегулированная деталь возвращает привычную связь между рычагом и приводом сцепления и помогает выполнять переключения без лишнего усилия рукой.
