Трос сцепления Alpha 1100 мм HORZA

Трос сцепления Alpha 1100 мм HORZA

Механический трос предназначен для управления сцеплением на совместимых мопедах семейства Alpha. При нажатии на рычаг он передает усилие к механизму выключения сцепления, позволяя разъединить двигатель и трансмиссию для начала движения, остановки и переключения передач. Деталь подходит для ремонта привода, если штатный трос оборвался, вытянулся, заедает в оболочке или больше не обеспечивает нормальную регулировку свободного хода рычага.

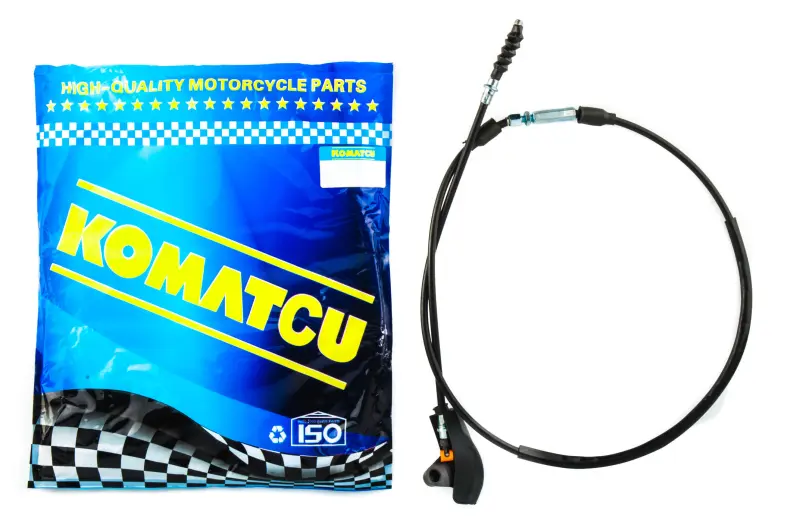

Длина троса составляет 1100 мм. Такая величина определяет возможность проложить его от рычага на руле к механизму сцепления по штатному маршруту без натяжения и лишних петель. Наружная черная оболочка направляет подвижный сердечник по всей трассе, а концевые элементы соединяют трос с органами управления. Конструкция также включает резьбовые регулировочные участки, необходимые для настройки положения оболочки и свободного хода после монтажа.

Совместимость и подбор

Позиция рассчитана на китайские четырехтактные мопеды Alpha и совместимые модели с подходящим приводом сцепления. В перечень применяемости входят Viper Alpha, Musstang MT50Q-2, MT110Q-2, MT125-2, MT125Q-2, МТ110Q-2B и МТ125Q-2B, а также Spark SP110C-2WQ, SP125C-2CFO, SP125C-2CFOL и SP125C-2XWQ. Для этих моделей указываются версии с объемом двигателя 50, 70, 90, 100, 110 и 125 см³. Одного совпадения семейства или объема двигателя недостаточно: в разных годах выпуска и модификациях могут применяться отличающиеся рычаги, кронштейны и наконечники.

Перед выбором сравните со снятой деталью длину 1100 мм, форму обоих наконечников, расположение и длину резьбовых регуляторов, точки фиксации оболочки и направление выхода троса возле рычага. Учитывайте также фактический маршрут на мопеде: нестандартный руль, измененное положение органов управления или ранее замененные кронштейны способны потребовать другой длины. Старый трос удобно использовать как образец, раскладывая обе детали рядом без натяжения и проверяя не только общую длину, но и размеры выступающих участков сердечника.

Установка и регулировка

При установке трос прокладывают по штатной трассе, не допуская резких перегибов, защемления между деталями и контакта с подвижными либо сильно нагревающимися частями мопеда. При повороте руля от упора до упора оболочка не должна натягиваться, менять обороты двигателя из-за контакта с соседними тросами или ограничивать движение рулевого управления. Наконечники должны полностью занимать свои посадочные места, а упоры оболочки — надежно располагаться в соответствующих кронштейнах.

После закрепления выполняют регулировку свободного хода рычага в соответствии с требованиями конкретного мопеда. Слишком сильное натяжение может мешать полному включению сцепления, а чрезмерный свободный ход — полному разъединению двигателя и трансмиссии при выжатом рычаге. После настройки проверьте плавность перемещения рычага, возврат механизма и стабильность регулировки при разных положениях руля. Перед поездкой полезно повторно осмотреть фиксаторы и убедиться, что оболочка нигде не вышла из упора.

Когда требуется замена

• рычаг перемещается туго, рывками либо не возвращается привычным образом;
• регулировочного диапазона уже недостаточно для правильного свободного хода;
• на сердечнике обнаружены оборванные проволоки, распушение или следы сильного износа;
• оболочка повреждена, пережата или имеет устойчивый перегиб;
• трос оборвался либо наконечник перестал надежно удерживаться в посадочном месте.

HORZA длиной 1100 мм поставляется как одна деталь и предназначен для восстановления штатного механического управления сцеплением. Точная сверка геометрии со старым тросом перед монтажом помогает исключить ошибку при выборе и сразу получить корректный диапазон регулировки.
