Барабан сцепления со съемным венцом для Husqvarna 365/372 MANLE

Барабан сцепления MANLE для бензопил Husqvarna 365/372

Барабан предназначен для ремонта привода пильной цепи на бензопилах Husqvarna 365 и 372. Деталь устанавливается в сцеплении и принимает вращение после срабатывания центробежной муфты, а съемный ведущий венец передает его цепи. Такая конструкция позволяет обслуживать привод без обязательной замены всего барабана при естественном износе венца: установленную на шлицах звезду можно снять отдельно и подобрать новую с требуемыми параметрами.

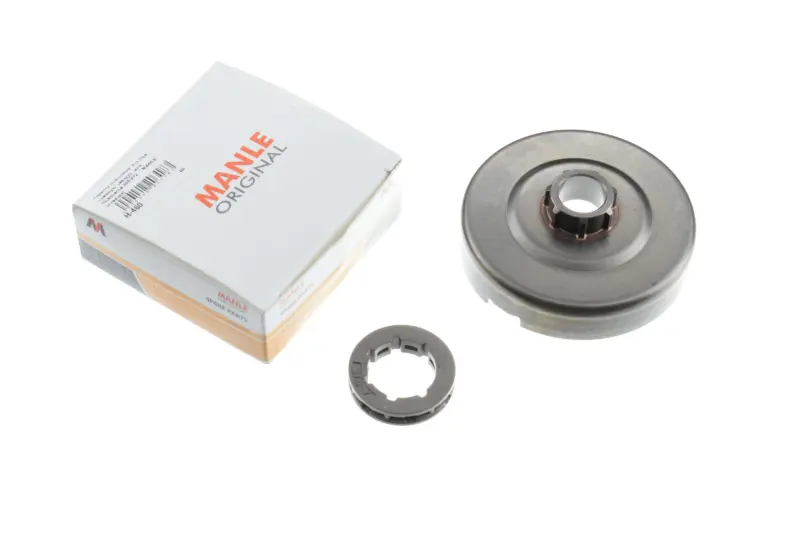

В комплекте представлены барабан и съемный ведущий венец. Барабан имеет центральную посадочную часть и шлицевую ступицу для венца. Отдельная звезда надевается на ступицу и работает непосредственно с ведущими звеньями цепи. Разборная схема удобна при плановом обслуживании бензопилы, поскольку наиболее нагруженную контактную деталь можно менять независимо от корпуса барабана, если сам барабан, его посадочные поверхности и зона контакта со сцеплением остаются исправными.

Назначение и признаки необходимости замены

Исправная пара барабана и ведущего венца помогает передавать обороты на цепную гарнитуру без ненормальных рывков и постороннего шума со стороны сцепления. Проверка требуется при появлении выраженной выработки на зубьях, повреждении шлицев, заметном люфте посадки, деформации барабана или неравномерном движении цепи. Продолжительная работа с изношенной звездой ускоряет износ ведущих звеньев цепи и ухудшает согласованную работу привода.

Съемный венец относится к расходуемым деталям привода. Производитель бензопил рекомендует проверять степень его износа и заменять венец при необходимости, а также при установке новой пильной цепи. Во время обслуживания следует осмотреть не только зубья звезды, но и внутреннюю поверхность барабана, шлицы ступицы, игольчатый подшипник, шайбу и фиксатор. Детали с трещинами, сильной выработкой или поврежденными посадочными участками повторно не устанавливают.

Что проверить перед выбором

• Модель бензопилы: эта позиция предназначена для Husqvarna 365 и 372; обозначение модели и исполнение пилы необходимо сверить перед установкой.
• Тип привода: барабан рассчитан на съемный ведущий венец, поэтому его следует сравнить со схемой сцепления снятой детали.
• Параметры гарнитуры: шаг и количество зубьев венца должны соответствовать применяемой цепи и шине. Эти значения нельзя выбирать только по внешнему диаметру звезды.
• Посадочные участки: сравните форму ступицы, шлицевое соединение, центральное отверстие, общую высоту и расположение фиксирующих деталей со старым барабаном.
• Состояние сопряженных деталей: перед сборкой проверьте подшипник, сцепление, шайбу, фиксатор и привод масляного насоса, если он взаимодействует с барабаном в конкретном исполнении пилы.

Установка и обслуживание

Работу выполняют на полностью остановленной бензопиле. После снятия крышки сцепления, шины и цепи демонтируют фиксирующие детали и старый барабан, сохраняя правильный порядок шайб и других компонентов. Посадочное место очищают от опилок и загрязнений, игольчатый подшипник осматривают и смазывают подходящей смазкой согласно регламенту бензопилы. Новый барабан должен свободно вращаться на посадке без заедания, а венец — правильно располагаться на шлицах.

После сборки цепь укладывают на ведущий венец и в паз шины, регулируют натяжение и проверяют свободное перемещение вручную при отключенном двигателе и отпущенном тормозе цепи. Если барабан вращается туго, цепь ложится на зубья неправильно или сохраняется ненормальный люфт, пилу не запускают до повторной проверки сборки. Для точного подбора сопоставляйте весь узел со снятыми деталями, а не только название модели бензопилы.
