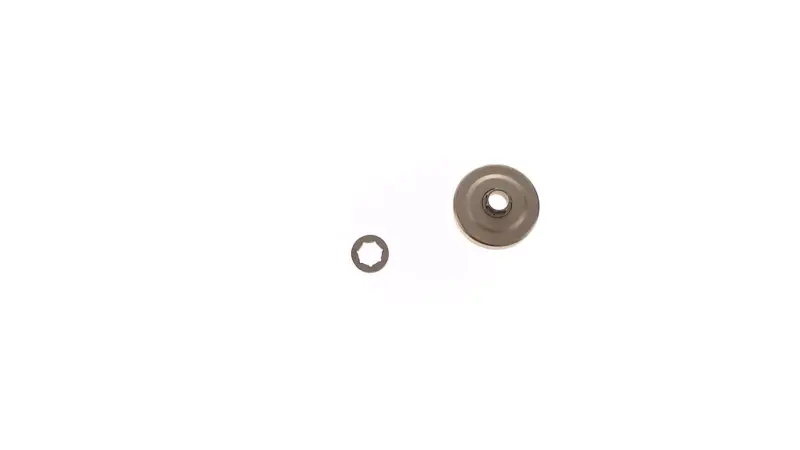

Тарелка сцепления со съемной звездой для Husqvarna 345/350 MANLE

Тарелка сцепления MANLE для бензопил Husqvarna 345 и 350

Деталь предназначена для бензопил Husqvarna 345 и 350, в которых используется барабан сцепления под съемную ведущую звезду. Она связывает центробежное сцепление с цепной гарнитурой: при наборе оборотов колодки сцепления взаимодействуют с внутренней поверхностью барабана, после чего вращение передается на установленную звезду и далее на пильную цепь. Такая схема позволяет обслуживать привод цепи по частям, не меняя весь барабан только из-за износа съемного венца.

Конструкция и назначение

В набор входят тарелка-барабан и съемная ведущая звезда. Барабан устанавливается в зоне сцепления и работает совместно со звездой, подшипником и другими штатными деталями конкретной бензопилы. Звезда входит в зацепление с ведущими звеньями цепи и направляет ее движение по шине. Ровное вращение этой пары важно для нормальной передачи оборотов, поэтому состояние посадочных поверхностей, профиля звезды и сопряженных деталей следует оценивать при каждом ремонте привода.

Исполнение со съемной звездой отличается от варианта с жестко закрепленной зубчатой частью. Если рабочий профиль венца выработан, его можно заменить отдельно, когда сам барабан остается исправным. При повреждении, деформации или чрезмерном износе барабана устанавливают новую тарелку. Перед ремонтом полезно осмотреть сцепление целиком: состояние колодок, пружин, подшипника, фиксатора и привода масляного насоса влияет на правильную работу собранного механизма.

Что проверить при подборе

• Модель пилы. Деталь рассчитана на Husqvarna 345 и Husqvarna 350, однако перед заказом нужно уточнить фактическое исполнение привода на конкретном экземпляре.
• Тип звезды. На пиле должна применяться конструкция со съемным венцом, а не барабан с неразъемной зубчатой частью.
• Параметры цепной гарнитуры. Шаг цепи, число зубьев и профиль ведущих звеньев должны соответствовать устанавливаемой звезде.
• Посадка барабана. Сравните форму центрального отверстия, наружный профиль посадки звезды, общую геометрию и расположение фиксирующих деталей со снятым комплектом.
• Сопряженные детали. Подшипник, шайба, стопор и привод масляного насоса должны быть исправны и подходить к выбранному исполнению.

Когда требуется замена

Поводом для обслуживания становятся выраженная выработка на звезде, канавки от ведущих звеньев, заметный люфт барабана, заедание при вращении, деформация или посторонний шум в области сцепления. Причину нужно определять после разборки: похожие признаки могут быть связаны не только с тарелкой, но и с подшипником, цепью, сцеплением либо неправильной установкой гарнитуры. Новую деталь нельзя использовать для маскировки неисправности соседних компонентов.

Установка и дальнейшее обслуживание

Монтаж выполняют на остановленной и остывшей бензопиле после снятия крышки, шины и цепи в последовательности, предусмотренной для конкретной модели. Перед сборкой очищают место установки, проверяют свободное вращение подшипника и правильное положение привода масляного насоса. Звезда должна находиться в одной плоскости с пазом шины, а ведущие звенья цепи — корректно располагаться в ее профиле. После фиксации барабана его проворачивают вручную и убеждаются, что движение свободное, без перекоса и подклинивания.

Подшипник барабана нуждается в регулярной смазке, а ведущую звезду необходимо периодически осматривать на износ. После установки также проверяют натяжение цепи и поступление масла на гарнитуру. Тарелка MANLE подойдет для ремонта Husqvarna 345 или 350 при подтвержденном исполнении под съемную звезду и совпадении всех посадочных параметров со штатной деталью.
