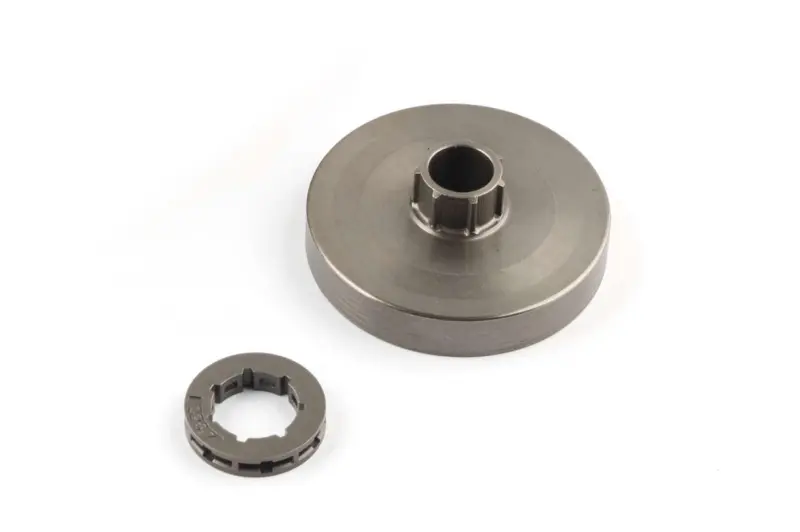

Тарелка сцепления со съемной звездочкой Goodluck GL4500/5200 ZUMBA

Тарелка сцепления со съемной звездочкой для Goodluck GL4500/5200

Тарелка ZUMBA предназначена для ремонта привода пильной цепи на бензопилах Goodluck GL4500 и GL5200. Деталь устанавливается в зоне центробежного сцепления и работает вместе с ведущей звездочкой: после набора оборотов сцепление приводит тарелку во вращение, а звездочка передает движение цепи. Такая конструкция связывает двигатель с цепной гарнитурой и поэтому требует правильного подбора всех сопрягаемых компонентов.

Исполнение рассчитано на съемную ведущую звездочку. В отличие от неразборной конструкции, где зубчатая часть постоянно соединена с барабаном, съемный венец можно обслуживать и заменять отдельно. Это удобно при естественном износе дорожек, по которым проходят ведущие звенья цепи: если сама тарелка и ее посадочный профиль остаются исправными, при последующем обслуживании не всегда требуется менять весь барабан. В этой позиции тарелка предлагается вместе со звездочкой.

Что учитывать при подборе

• Модель бензопилы. Заявленная совместимость относится к Goodluck GL4500 и GL5200. Перед установкой необходимо сверить обозначение модели и исполнение установленного привода.
• Тип конструкции. Деталь предназначена именно для системы со съемной звездочкой. Она не является прямой заменой любой тарелки с жестко закрепленной зубчатой частью.
• Параметры цепной гарнитуры. Шаг и число зубьев звездочки должны соответствовать применяемой цепи, шине и прежней детали. Эти параметры следует проверить до монтажа, поскольку внешне близкие варианты могут различаться.
• Посадочные места. Сравните диаметр центральной посадки, профиль держателя звездочки, общую высоту и положение фиксирующих деталей со снятой тарелкой.

Когда требуется замена

Поводом для проверки становятся выраженные канавки на звездочке, повреждение зубьев, заметный износ приводного профиля тарелки, посторонний шум либо неравномерное движение цепи. Продолжительная работа с изношенной звездочкой ускоряет износ сопряженной цепи. Оценивать состояние следует после очистки деталей: загрязнение способно скрывать выработку и мешать правильной посадке нового компонента.

Одновременно с тарелкой проверяют состояние сцепления, подшипника, шайб и фиксатора, но эти детали нельзя считать частью набора без отдельного указания продавца. Цепь должна свободно укладываться на звездочку без перекоса и соответствовать ей по шагу. Если старая цепь сильно изношена или вытянута, установка новой звездочки с такой цепью может привести к ускоренной выработке контактных дорожек.

Установка и контроль после ремонта

Монтаж выполняют на остановленной и остывшей бензопиле в соответствии с сервисной схемой конкретной модификации. Перед сборкой очищают посадочную зону, осматривают подшипник и проверяют, чтобы тарелка свободно располагалась на своей опоре без заклинивания. Съемную звездочку устанавливают в предусмотренном положении, после чего возвращают штатные шайбы и фиксатор. Направление и порядок деталей сохраняют такими же, как в конструкции пилы.

После сборки устанавливают шину и цепь, регулируют натяжение и вручную проверяют плавность движения цепи при отключенном двигателе и отпущенном тормозе. Перекос, заедание или несоответствие ведущих звеньев звездочке требуют повторной проверки подбора и монтажа. Тарелка ZUMBA подходит для планового восстановления бензопил Goodluck GL4500/5200, оснащенных приводом под съемную звездочку, и позволяет сохранить обслуживаемую разборную схему привода цепи.
