Статор генератора HORZA для Active, 6 катушек (5+1)

Статор генератора HORZA для мопедов Active

Статор с конфигурацией 5+1 предназначен для генераторной системы китайских четырехтактных мопедов семейства Active. Неподвижная часть генератора работает совместно с вращающимся ротором: магнитное поле ротора воздействует на обмотки, а полученная энергия используется электрооборудованием мопеда и системой зарядки. Исправное состояние катушек, изоляции и проводных соединений влияет на устойчивость работы бортового оборудования.

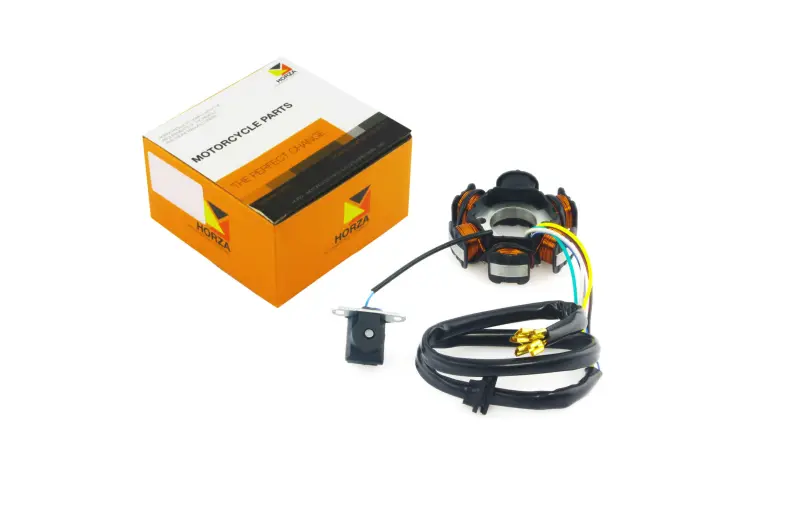

Конструкция включает шесть катушек, расположенных по схеме 5+1, монтажное основание и проводной жгут. У версии HORZA предусмотрено пять проводов: зеленый, белый, черный, желтый и синий; на их концах установлены клеммы типа «мама». Такое исполнение необходимо учитывать при замене, поскольку статоры для внешне похожих двигателей могут различаться количеством катушек, проводов, расположением выводов и способом подключения.

Совместимость и выбор

Статор рассчитан на китайские мопеды с четырехтактными двигателями объемом 110 или 125 см³. В перечень совместимых моделей входят Viper Active, Viper Sport 125, Kinlon JL110-38, JL110-39 и JL110-40, Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 и LX110-39, Musstang MT110Q-3 и MT125Q-3, а также ряд модификаций Spark серий SP110C и SP125C. Даже в пределах одной серии встречаются разные исполнения генераторной системы, поэтому название модели и объем двигателя следует рассматривать вместе с конструкцией демонтированной детали.

Перед заказом сопоставьте несколько признаков:

• конфигурацию из шести катушек — 5+1;
• количество проводов и их цвета: зеленый, белый, черный, желтый и синий;
• тип и расположение клемм на проводном жгуте;
• форму основания, размещение крепежных отверстий и ориентацию отдельных частей статора;
• направление выхода жгута и его прокладку внутри крышки двигателя.

Подбор только по обозначению Active или по объему двигателя недостаточен. На мопеде могли быть установлены другой двигатель, генератор иной модификации либо ранее замененная проводка. Наиболее надежный способ выбора — одновременно проверить модель техники, схему 5+1 и все точки подключения старого статора. Разъемы должны соединяться без переделки контактов, а основание — соответствовать штатному месту крепления.

Когда требуется замена

Проверка статора актуальна при нестабильной зарядке аккумулятора, изменении яркости освещения, перебоях в работе электрооборудования или повторяющихся проблемах с запуском двигателя. Причиной могут быть обрыв обмотки, повреждение изоляции, перегрев катушек либо нарушение контакта в проводах и клеммах. Такие симптомы не всегда указывают именно на статор: перед заменой также проверяют соединения, регулятор-выпрямитель, аккумулятор и другие компоненты системы.

Рекомендации по установке

Монтаж выполняют после снятия крышки генератора и ротора в соответствии с устройством конкретного двигателя. Перед сборкой проверяют состояние посадочной поверхности, крепежа и соседних деталей, а проводной жгут укладывают по штатному маршруту. Провода не должны попадать под крышку, соприкасаться с подвижными частями или натягиваться возле выводов. Клеммы соединяют с соответствующими контактами штатной проводки без перестановки по цвету наугад.

После установки проверяют запуск двигателя, работу освещения и фактическое напряжение зарядки по контрольным значениям для конкретной модели мопеда. Такой порядок помогает убедиться, что статор HORZA 5+1 правильно подключен и взаимодействует с остальными компонентами генераторной системы.
