Сектор кикстартера MANLE GY6 50 4T, 60 мм, с пружиной и втулкой

Сектор кикстартера MANLE для GY6 50 4T

Заводной зубчатый сектор, также называемый полумесяцем, предназначен для ремонта ножного пускового механизма скутеров с четырехтактным двигателем типа GY6 50. При нажатии на рычаг кикстартера деталь передает его ход пусковому механизму и помогает провернуть двигатель. После отпускания рычага возвратная пружина участвует в возвращении сектора в исходное положение, чтобы механизм был готов к следующему запуску.

Эта версия имеет длину 60 мм. Размер особенно важен при подборе: внешне похожие секторы для малокубатурных четырехтактных двигателей встречаются в вариантах 55, 56, 57, 60 и 70 мм, поэтому одной надписи GY6 недостаточно. Перед заказом нужно сопоставить длину снятой детали, форму и расположение зубчатой части, посадочные участки вала, конфигурацию возвратной пружины и размеры втулки. Новый сектор должен соответствовать конкретному исполнению крышки и деталей кикстартера на ремонтируемом скутере.

Конструкция и назначение

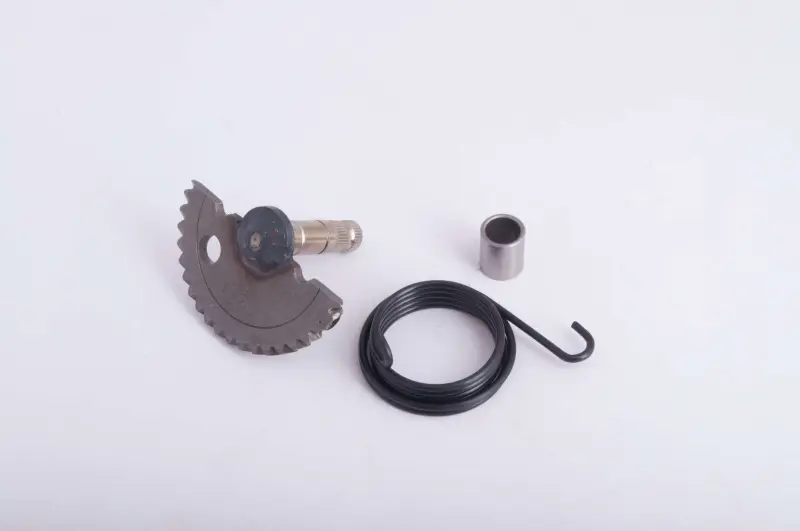

Основная деталь представляет собой вал с наружной шлицевой частью и зубчатым сектором полукруглой формы. Шлицевая часть служит для соединения с ножным рычагом, а зубья передают вращение дальше по механизму запуска. В набор также входят спиральная возвратная пружина с формованным концом и цилиндрическая втулка. Такой состав удобен при ремонте, когда износ затронул не только зубья полумесяца, но и его опору либо возвратную часть.

Поводом для проверки сектора становятся срывы при нажатии на ножку, хруст, заметный люфт, неполный ход или отсутствие нормального возврата рычага. Подобные симптомы могут возникать при повреждении зубьев, износе посадки или ослаблении пружины. До разборки стоит проверить весь ножной пусковой механизм: похожее поведение способны вызывать и сопряженные детали. Замена одного полумесяца не устранит неисправность, если ответные зубья или посадочные места также повреждены.

Что проверить перед установкой

• Тип двигателя: деталь рассчитана на четырехтактную платформу GY6 50; варианты для GY6 125/150 имеют другое исполнение и не должны подбираться только по внешнему сходству.
• Длину: требуемое значение для этой позиции — 60 мм. Измерение старого сектора следует выполнять тем же способом, которым определен размер ремонтной детали.
• Зубчатую часть: сравните число, шаг, направление и форму зубьев с демонтированным полумесяцем и ответной шестерней.
• Посадку рычага: сопоставьте диаметр, длину и профиль наружных шлицев, а также положение сектора относительно вала.
• Пружину и втулку: проверьте их геометрию, точки фиксации и посадочные размеры по старым деталям и месту установки.

Практический результат ремонта

• Зубчатый сектор передает движение ножки пусковому механизму, восстанавливая механический запуск при исправных сопряженных деталях.
• Пружина обеспечивает возврат сектора после нажатия, а втулка поддерживает его посадку в предусмотренной опорной точке.
• Наличие трех связанных компонентов позволяет одновременно заменить полумесяц, возвратную пружину и втулку, если их состояние требует ремонта.

Установку выполняют после очистки и осмотра посадочных мест, зубчатого зацепления и ответных компонентов. Пружину необходимо правильно завести в предусмотренные точки фиксации и выставить сектор в исходное положение согласно конструкции конкретного двигателя. Перед окончательной сборкой механизм следует вручную проверить на свободный ход, полное зацепление и уверенный возврат без подклинивания. Если размеры или профиль старого сектора отличаются, нужен другой вариант детали, даже когда на скутере установлен двигатель семейства GY6.
