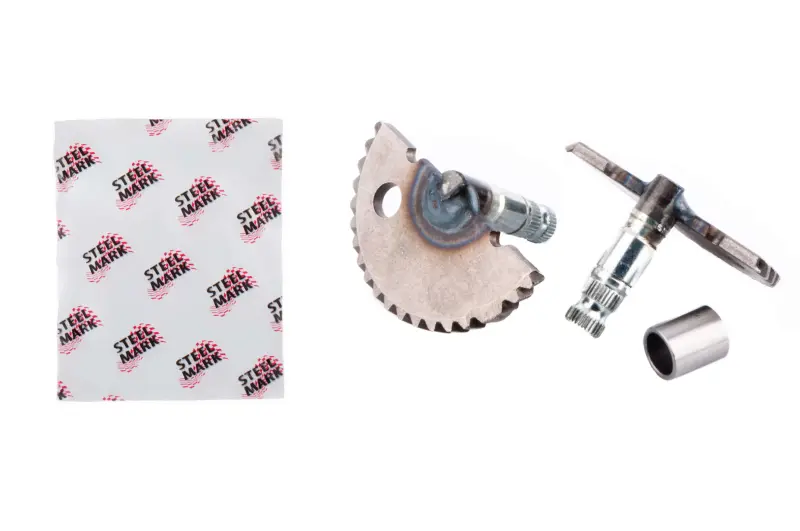

Сектор кикстартера 4T GY6 50, 57 мм, с втулкой MANLE

Сектор кикстартера MANLE для двигателя GY6 50

Зубчатый сектор, также называемый полумесяцем, предназначен для ремонта ножного пускового механизма четырехтактных скутерных двигателей GY6 50. При нажатии на рычаг кикстартера деталь поворачивается и через зубчатое зацепление передает усилие дальше на пусковую шестерню. Такой механизм позволяет провернуть двигатель ногой, когда требуется воспользоваться штатным ножным запуском.

Сектор рассчитан на двигатели семейства 139QMA/1P39QMA и 139QMB/1P39QMB объемом 50 см³. Заявленная длина — 57 мм. В комплект входит втулка, которая участвует в установке и поддержке вала в посадочном месте. На валу предусмотрен шлицевой участок для соединения с рычагом, а зубчатая дуга взаимодействует с ответной шестерней пускового механизма.

Когда требуется замена

Состояние сектора стоит проверить, если рычаг периодически проваливается, не передает усилие, возвращается не полностью либо при нажатии слышны хруст и повторяющиеся щелчки. Причиной могут быть изношенные, сколотые или замятые зубья, люфт вала во втулке, заедание деталей либо повреждение сопряженной шестерни. Новый сектор устраняет неисправность только тогда, когда остальные части механизма исправны и правильно установлены.

Перед ремонтом осмотрите не только полумесяц, но и зубья ответной шестерни, возвратную пружину, упор, шайбы и фиксаторы. Если поврежденная сопряженная деталь останется на месте, она может мешать нормальному зацеплению и ускорить износ нового сектора. Люфт в посадке также требует проверки состояния отверстия в крышке и соответствия втулки.

Как проверить совместимость

• Тип двигателя: четырехтактный GY6 50; применяемость подтверждена для 139QMA/1P39QMA и 139QMB/1P39QMB.
• Длина: 57 мм — этот параметр необходимо сопоставить со снятым сектором.
• Конструкция: сравните форму зубчатой дуги, количество и профиль зубьев, расположение упоров, шлицевой конец вала и посадку втулки.
• Монтажная схема: проверьте положение возвратной пружины, шайб и стопорных деталей именно на вашей крышке вариатора.
• Комплект: вместе с сектором предусмотрена втулка; наличие других деталей в названии позиции не заявлено.

Обозначение GY6 охватывает несколько вариантов деталей, поэтому одной марки скутера недостаточно для безошибочного выбора. Даже внутри семейства 139QMB встречаются секторы другой длины и комплекты с отличающимся набором деталей. Надежнее всего снять крышку вариатора, демонтировать старый полумесяц и сопоставить его основные размеры и геометрию с вариантом на 57 мм.

Установка и проверка после ремонта

Сектор устанавливается в механизм кикстартера крышки вариатора вместе с соответствующими опорными и возвратными деталями. При сборке зубчатая дуга должна входить в зацепление без перекоса, вал — свободно поворачиваться во втулке, а пружина — возвращать рычаг в исходное положение. Шайбы, стопоры и упоры следует поставить в той же последовательности, которая предусмотрена конструкцией двигателя.

До окончательной установки крышки полезно вручную проверить полный ход механизма: сектор должен плавно захватывать ответную шестерню, передавать вращение и выходить из зацепления при возврате рычага. Заедание, боковой перекос или неполный возврат нельзя компенсировать усилием на ножке — сначала необходимо проверить ориентацию деталей и состояние сопряженных поверхностей. После правильной сборки ножной привод снова передает ход рычага на пусковую шестерню без срывов, вызванных поврежденным полумесяцем.
