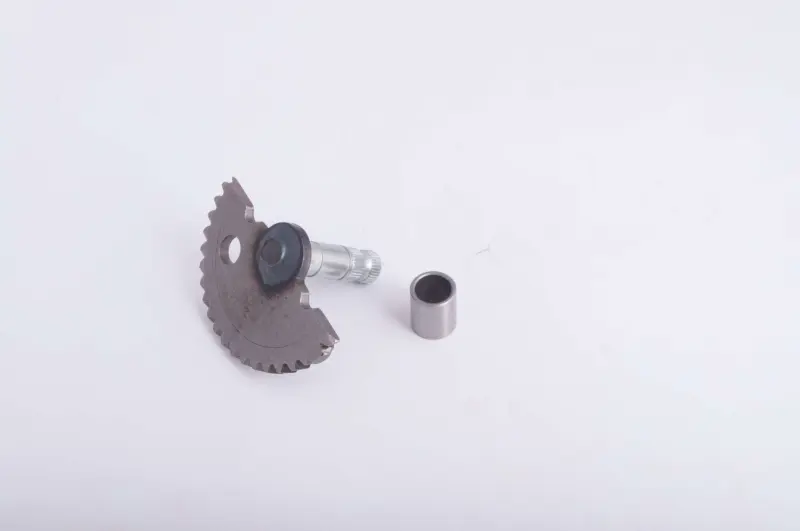

Сектор кикстартера HORZA для 4T GY6 50, 55 мм, с втулками

Сектор кикстартера HORZA для двигателя 4T GY6 50

Заводной сектор, также называемый полумесяцем, предназначен для ножного пускового механизма скутеров с четырехтактным двигателем семейства GY6 50. Деталь преобразует движение рычага кикстартера во вращение компонентов запуска: при нажатии на рычаг зубчатая часть входит в зацепление с ответной шестерней, передает усилие и помогает провернуть двигатель. После отпускания рычага механизм возвращается в исходное положение и выходит из зацепления.

Модель HORZA имеет длину 55 мм и поставляется с втулками. Втулки участвуют в установке и поддержке вала в посадочных местах крышки пускового механизма. Такая конфигурация подходит для ремонта, при котором требуется заменить не только изношенный сектор, но и обслужить его опоры. Полукруглая зубчатая часть работает лишь в пределах хода рычага, поэтому состояние зубьев, свободное вращение в посадке и правильное положение возвратной пружины напрямую влияют на работу ножного запуска.

Когда требуется замена

Проверить сектор стоит, если рычаг проваливается, движется рывками, периодически не передает усилие или возвращается не на полный ход. На износ зубчатого зацепления также могут указывать хруст, срывы под нагрузкой и металлическая стружка внутри крышки. Люфт вала требует отдельной проверки втулок и посадочных поверхностей. Эти признаки могут быть связаны и с ответной шестерней, пружиной либо другими деталями механизма, поэтому перед ремонтом желательно осмотреть весь комплект сопряженных компонентов.

Что учитывать при подборе

• Тип двигателя: деталь рассчитана на четырехтактное семейство GY6 50; обозначение двигателя следует проверить непосредственно на установленном агрегате.
• Длина: заявленный размер сектора — 55 мм. Его нужно сопоставить с полной длиной снятой детали по тем же крайним точкам.
• Зубчатая часть: сравните диаметр полумесяца, число и профиль рабочих зубьев, а также положение участка без зубьев.
• Вал и посадка: проверьте диаметры гладких участков, форму и размеры шлицевой части, расположение упоров, шайб и канавок.
• Сопряженные детали: ответная шестерня и возвратная пружина должны соответствовать выбранному сектору и не иметь критического износа.

Одного упоминания GY6 50 недостаточно для выбора без измерений: в пусковых механизмах встречаются отличающиеся исполнения. Перед заказом полезно снять крышку, очистить старую деталь и сравнить геометрию целиком. Особое внимание уделяют длине 55 мм, посадочным диаметрам, зубчатому венцу и расположению шлицев под рычаг. Совпадение этих параметров помогает избежать ситуации, когда сектор помещается в крышку, но неправильно взаимодействует с ответной шестерней или ограничивает ход кикстартера.

Установка и проверка механизма

Монтаж выполняют при снятой крышке пускового механизма. Посадочные места очищают от старой смазки, пыли и металлических частиц, после чего проверяют их на выработку. Сектор устанавливают вместе с предусмотренными втулками, шайбами и возвратной пружиной в той последовательности, которая используется в конкретном двигателе. Смазку наносят на опорные и трущиеся участки в количестве, указанном в сервисной документации скутера; зубчатое зацепление не должно быть забито густым составом.

До окончательной сборки механизм несколько раз медленно проворачивают вручную. Рычаг должен проходить рабочий ход без закусывания, зубья — плавно входить в зацепление, а пружина — уверенно возвращать сектор назад. Если движение остается тугим или возникает перекос, крышку не следует стягивать крепежом с усилием: сначала проверяют положение втулок, шайб, пружины и ответной шестерни. После сборки первые нажатия выполняют плавно, без ударов по рычагу, контролируя возврат и отсутствие постороннего шума.

Сектор HORZA 55 мм подходит для планового восстановления ножного запуска на совместимом двигателе 4T GY6 50. Точный подбор по старой детали и одновременная проверка всех сопряженных компонентов позволяют вернуть механизму полный ход, надежное зацепление и корректный возврат рычага.
