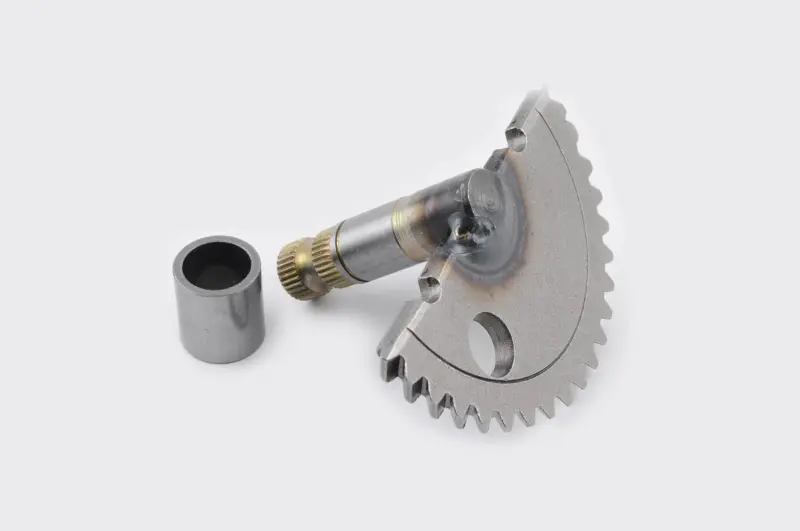

Сектор кикстартера 4T GY6 50, 55 мм, с втулками MANLE

Сектор кикстартера MANLE для 4T GY6 50

Заводной сектор, также называемый полумесяцем, предназначен для ножного пускового механизма четырехтактных скутерных двигателей GY6 50. Деталь выполнена в варианте L-55 мм и применяется с двигателями семейства 139QMA/1P39QMA и 139QMB/1P39QMB. Она подойдет для ремонта кикстартера, если штатный сектор изношен, поврежден или перестал нормально передавать движение от пусковой ножки.

Назначение и принцип работы

Сектор объединяет вал и зубчатую полукруглую часть. При нажатии на ножку кикстартера вал поворачивается, зубья входят в зацепление с ответной шестерней и передают усилие пусковому механизму двигателя. После отпускания ножки исправный механизм должен вернуться в исходное положение и выйти из зацепления. От состояния зубьев, посадки вала и сопряженных деталей зависит полный и предсказуемый ход рычага при запуске.

На наружном конце вала предусмотрена шлицевая посадочная часть для соединения с рычагом. Такая форма помогает передавать поворотное усилие без свободного проворачивания рычага относительно вала. В комплект позиции входят втулки. При ремонте их следует сопоставить со снятыми деталями по наружному и внутреннему диаметру, длине и положению в крышке механизма.

Замена сектора актуальна при сколотых или сильно изношенных зубьях, заметном люфте посадки, проскальзывании ножки, хрусте либо неполном ходе кикстартера. Однако похожие симптомы могут возникать и при повреждении ответной шестерни, возвратной пружины или фиксаторов. Перед сборкой стоит осмотреть весь пусковой механизм, чтобы новая деталь работала с исправными сопряженными компонентами.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактные двигатели GY6 50, включая обозначения 139QMA/1P39QMA и 139QMB/1P39QMB.
• Исполнение по длине: для этой версии указано L-55 мм; значение необходимо сопоставить со снятым валом.
• Форма зубчатого сектора: сравните диаметр, профиль и расположение зубьев с установленной ранее деталью.
• Посадка рычага: проверьте конфигурацию и состояние шлицев на старом валу и ножке кикстартера.
• Втулки: сравните размеры и посадочные места комплектных втулок с деталями конкретной крышки.

Обозначение GY6 охватывает несколько исполнений двигателей и крышек, поэтому одного упоминания семейства недостаточно для безошибочного выбора. Надежнее одновременно сверить тип двигателя, длину 55 мм, геометрию сектора, шлицевую часть и втулки. Особенно внимательно сравнивайте деталь, если крышка или компоненты кикстартера ранее заменялись.

Рекомендации по установке

Монтаж выполняют после разборки и очистки зоны кикстартера. Посадочные места не должны содержать обломков зубьев и загрязнений, мешающих свободному вращению. До окончательной сборки проверьте, правильно ли сектор взаимодействует с ответной шестерней, не закусывает ли вал во втулках и возвращается ли ножка в начальное положение. Крепеж, шайбы, пружину и фиксаторы устанавливают в том же порядке, который предусмотрен конструкцией конкретного двигателя.

После сборки несколько раз плавно нажмите на рычаг без резких ударов. Ход должен быть последовательным, без проскальзывания, перекоса и постороннего хруста. Если зубья входят в зацепление лишь частично или рычаг не возвращается, механизм следует повторно проверить до эксплуатации. Сектор MANLE 55 мм предназначен для восстановления штатного ножного запуска на совместимом скутере GY6 50 при точном совпадении посадочных параметров.
