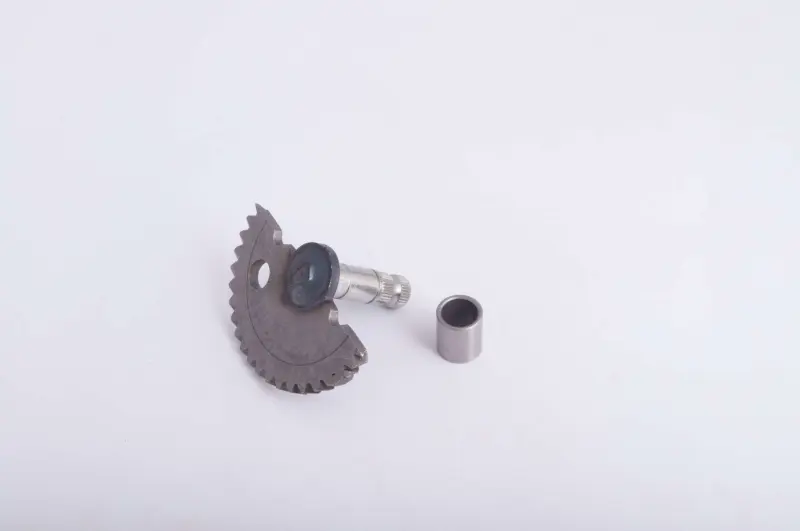

Сектор кикстартера 4T GY6 50, 55 мм, с втулками ZUNA

Сектор кикстартера ZUNA для 4T GY6 50

Заводной сектор, также называемый полумесяцем, предназначен для ножного пускового механизма четырехтактных скутерных двигателей семейства GY6 50. Деталь воспринимает движение рычага кикстартера и через зубчатое зацепление передает его пусковой части механизма. Такое решение позволяет провернуть двигатель ногой при запуске. Исполнение имеет заявленную длину 55 мм и поставляется со втулками, необходимыми для посадки и движения вала в предусмотренных опорах.

Назначение и особенности конструкции

Сектор объединяет вал со шлицевым концом и зубчатую часть в форме полумесяца. На наружные шлицы устанавливается рычаг кикстартера, а зубья взаимодействуют с ответной шестерней внутри крышки вариатора. При нажатии на рычаг сектор поворачивается на ограниченный угол, вводит механизм в действие и передает усилие для запуска. После отпускания педали детали пускового механизма должны свободно вернуться в исходное положение без заедания.

Втулки поддерживают вал в посадочных местах и помогают сохранять его правильное положение относительно ответной шестерни. Их состояние влияет на величину люфта и точность зацепления. Поэтому при ремонте оценивают не только зубья полумесяца, но и посадку вала, шлицы под рычаг, втулки и детали возврата. Замена одного изношенного компонента без осмотра сопряженных поверхностей может не устранить тугой ход, перекос или повторное соскакивание зубьев.

Что проверить при подборе

• Тип двигателя: исполнение рассчитано на четырехтактную платформу GY6 50; аналогичные карточки этой детали связывают ее с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB.
• Длина: заявленный размер вала — 55 мм. Его следует сопоставить с демонтированной деталью, поскольку для внешне похожих механизмов встречаются исполнения другой длины.
• Зубчатая часть: сравните количество, шаг и профиль зубьев, диаметр сектора и положение ограничительных участков со старым полумесяцем.
• Посадочные поверхности: проверьте диаметр вала и втулок, их расположение, а также глубину посадочных мест в крышке.
• Шлицы рычага: наружный конец должен соответствовать посадке имеющейся заводной ножки и обеспечивать ее правильное положение.

Обозначение GY6 охватывает несколько близких модификаций, поэтому одного совпадения по названию двигателя недостаточно. Надежный подбор выполняют по совокупности признаков: длине 55 мм, геометрии зубчатого сектора, размерам посадок, шлицевому концу и устройству конкретной крышки вариатора. Особенно внимательно сравнивайте деталь, если крышка или пусковой механизм ранее заменялись.

Когда требуется замена

Поводом для ремонта становятся сколы или заметная выработка зубьев, люфт вала, повреждение шлицев, проскальзывание заводной ножки, хруст при нажатии либо неполный ход рычага. Заедание и медленный возврат также требуют проверки всего механизма: причиной могут быть загрязнение, перекос, изношенные посадки или неисправные сопряженные детали. Новый сектор не следует устанавливать в паре с шестерней, имеющей разрушенные или сильно деформированные зубья.

Рекомендации по установке

Перед сборкой очистите внутреннюю часть крышки от продуктов износа и проверьте состояние ответной шестерни, возвратных деталей и посадочных мест втулок. Сектор должен двигаться без закусывания, а зубья — входить в зацепление по своему профилю, без перекоса. После сборки вручную проверьте полный ход ножки и ее возврат до запуска двигателя. Правильно подобранный сектор ZUNA восстанавливает передачу усилия от педали к ножному пусковому механизму GY6 50 и подходит для планового ремонта изношенного полумесяца длиной 55 мм.
