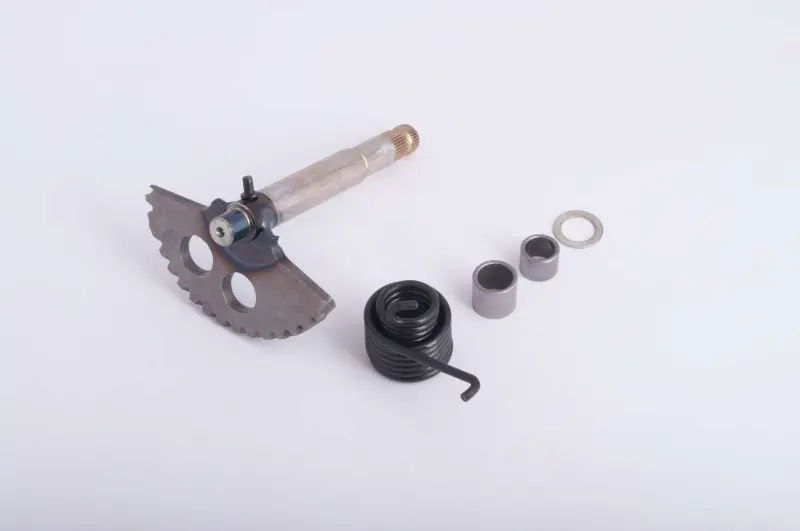

Заводной сектор кикстартера MANLE GY6 125/150 4T, 130 мм, с пружиной и втулкой

Заводной сектор кикстартера MANLE для GY6 125/150

Деталь предназначена для механизма ножного запуска четырехтактных скутерных двигателей семейства GY6 объемом 125 и 150 см³. Вал длиной 130 мм передает движение от наружного рычага к зубчатой части кикстартера: при нажатии на рычаг полукруглый сектор входит в зацепление с ответной шестерней и помогает провернуть двигатель. После завершения хода возвратная пружина участвует в возвращении механизма в исходное положение.

Такой сектор используют при восстановлении кикстартера, если штатная деталь имеет поврежденные зубья, заметный люфт, деформацию вала или изношенные посадочные поверхности. Поводом для проверки механизма также становятся проскальзывание рычага, хруст при нажатии, неполный возврат либо отсутствие нормального зацепления. Перед заменой желательно осмотреть не только сам полумесяц, но и сопряженную шестерню: повреждение ее зубьев может мешать правильной работе даже после установки нового сектора.

Совместимость и подбор

Сектор рассчитан на четырехтактные двигатели GY6 125/150 и соответствует применению с моторами 152QMI/1P52QMI и 157QMJ/1P57QMJ. Обозначение GY6 охватывает несколько исполнений скутерных двигателей, поэтому одного объема цилиндра для точного выбора недостаточно. До заказа следует проверить код двигателя и сопоставить снятую деталь с новой по ключевым признакам.

• Длина вала — 130 мм. Измерять старый вал следует по всей длине, поскольку близкие по назначению секторы могут отличаться этим параметром.
• Форма зубчатого сектора. Сравните количество и расположение зубьев, рабочий угол полумесяца и положение ограничительных участков.
• Посадочные зоны. Проверьте диаметры участков под втулки, расположение буртиков и взаимное положение деталей на валу.
• Наружный конец вала. Его профиль должен соответствовать рычагу кикстартера, который останется на скутере.
• Пружинный механизм. Необходимо сопоставить форму концов возвратной пружины и места их фиксации с исходной конструкцией.

Конструкция и установка

Изделие выполнено как единая сборочная деталь: на длинном валу закреплен зубчатый сектор полукруглой формы, а наружный конец подготовлен для соединения с ножным рычагом. Пружина и втулочные детали предназначены для установки сектора в штатное положение механизма. Такая конфигурация позволяет заменить основные взаимосвязанные детали при ремонте, но фактический состав перед монтажом нужно сверить с полученным набором и разобранным механизмом конкретного двигателя.

Монтаж выполняют при разобранном приводе кикстартера. Перед сборкой очищают посадочные места, проверяют состояние втулок, ответной шестерни, упоров и крышки, а затем размещают сектор и пружину в том же положении, которое предусмотрено конструкцией двигателя. Пружину устанавливают с правильным направлением и необходимым предварительным натяжением: ошибка в ее ориентации приводит к слабому возврату или заклиниванию рычага. После сборки механизм сначала проверяют вручную — сектор должен свободно проходить рабочий ход, уверенно входить в зацепление и возвращаться без заеданий.

Модель подходит для планового ремонта ножного запуска и восстановления резервного способа пуска скутера. Точный подбор по коду двигателя, длине вала и геометрии старого сектора помогает избежать ситуации, когда деталь формально относится к GY6 125/150, но не совпадает с конкретным исполнением крышки и привода.
