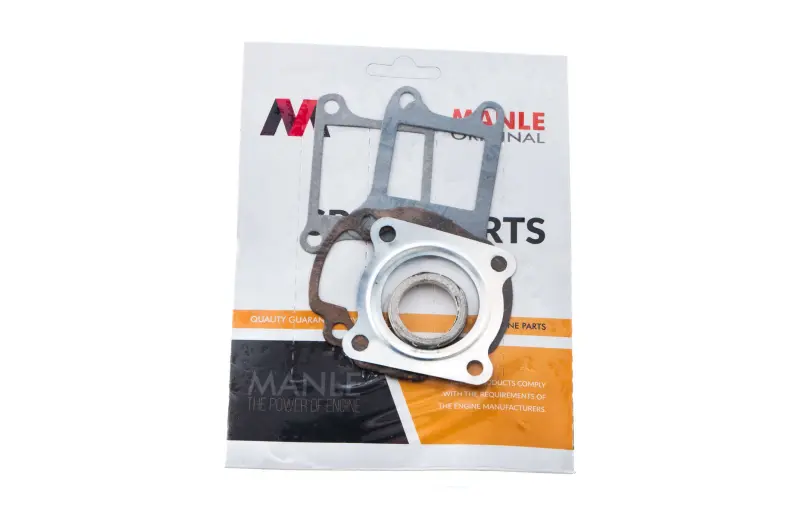

Комплект прокладок цилиндра Honda DIO ZX Ø40 мм MANLE

Комплект прокладок цилиндра Honda DIO ZX Ø40 мм MANLE

Комплект предназначен для обслуживания цилиндро-поршневой группы двухтактных скутеров Honda DIO с цилиндром диаметром 40 мм. В него входят прокладки цилиндра и головки цилиндра — детали, которые устанавливаются между сопрягаемыми поверхностями разобранного двигателя. Они формируют плотные соединения в зоне цилиндра, помогают сохранять компрессию и препятствуют подсосу воздуха либо выходу рабочей смеси через стыки.

Назначение комплекта

Прокладка под цилиндром уплотняет соединение цилиндра с картером, а прокладка головки закрывает стык между цилиндром и головкой. Для двухтактного двигателя состояние этих соединений непосредственно влияет на герметичность цилиндро-поршневой группы. Поврежденная, пересохшая, порванная или сильно обжатая прокладка уже не обеспечивает нормального прилегания по всему контуру. Результатом могут стать потеря компрессии, подсос воздуха, влажные следы смеси около стыка и нестабильная работа двигателя.

Набор MANLE подходит для планового ремонта, замены цилиндра или поршневой группы, а также повторной сборки двигателя после разборки верхней части. Использование подходящих по форме прокладок позволяет восстановить соединения без вырезания деталей вручную. Каждая прокладка имеет собственный профиль, отверстия под крепеж и проходы, соответствующие своему месту установки, поэтому элементы комплекта нельзя переставлять местами или произвольно дорабатывать.

Совместимость и подбор

• Марка и семейство: скутеры Honda DIO, включая исполнения DIO ZX.
• Тип двигателя: двухтактный двигатель объемом 50 см³.
• Размер цилиндра: номинальный диаметр 40 мм.
• Указанные модификации: AF27/AF28 и AF34/AF35.
• Назначение: уплотнение основания цилиндра и соединения цилиндра с головкой.
• Производитель: MANLE.

При выборе необходимо одновременно учитывать код модификации скутера, тип установленного двигателя и фактический диаметр цилиндра. Названия DIO и DIO ZX охватывают несколько поколений техники, а ранее отремонтированный скутер может быть оснащен цилиндро-поршневой группой, отличающейся от заводского варианта. Поэтому одного совпадения модели недостаточно: перед сборкой сравните новую и снятую прокладки по внешнему контуру, центральному отверстию, расположению крепежных отверстий и конфигурации всех проходов. Прокладки не должны перекрывать каналы или выступать внутрь отверстия цилиндра.

Что учитывать при установке

Комплект устанавливают после снятия головки и цилиндра. Перед монтажом остатки прежних прокладок удаляют с обеих сопрягаемых поверхностей, не повреждая плоскости деталей. Поверхности должны быть чистыми, ровными и без фрагментов старого уплотнения: оставшиеся частицы мешают равномерному прилеганию и могут создать локальную неплотность. Новые прокладки располагают точно по отверстиям и направляющим, не сгибают и не смещают при установке цилиндра и головки.

Крепеж затягивают равномерно в последовательности и с моментом, предусмотренными руководством для конкретной модификации Honda DIO. Чрезмерная или неравномерная затяжка способна деформировать прокладку и нарушить прилегание, а недостаточная не обеспечит плотного соединения. После сборки проверяют область основания цилиндра и головки: там не должно быть следов выхода смеси, характерного подсоса воздуха или ослабленного крепежа.

Комплект Ø40 мм выбирают для ремонта штатной 50-кубовой конфигурации, если код двигателя, форма стыков и расположение отверстий совпадают. Такая проверка особенно важна после тюнинга или предыдущей замены цилиндра. Правильно подобранные прокладки помогают собрать цилиндро-поршневую группу герметично и устранить неисправности, связанные с повреждением старых уплотнений.
