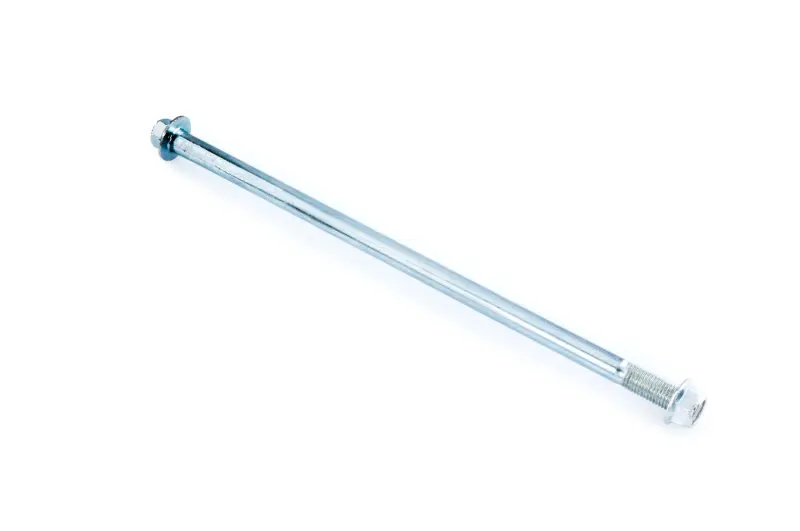

Ось маятника MANLE для Delta и Active, 240×10 мм

Ось маятника MANLE для мопедов Delta и Active

Ось длиной 240 мм и диаметром 10 мм предназначена для шарнирного крепления маятника задней подвески мопедов Delta и Active. Деталь проходит через точки крепления рамы и маятника, удерживая их в заданном положении и сохраняя возможность перемещения подвески. Такая запчасть нужна при ремонте крепления маятника, устранении люфта или восстановлении мопеда после разборки ходовой части.

Назначение детали

Маятник соединяет заднее колесо с рамой и перемещается при работе подвески. Ось служит центральным крепежом этого соединения. От правильного подбора ее диаметра, длины и исполнения концов зависит возможность установить деталь без переделки посадочных мест. Эта модель MANLE рассчитана на применение с Delta и Active и имеет заявленные размеры 240×10 мм. При подборе для другой модификации одного названия мопеда недостаточно: на технике близких серий могут встречаться оси иной длины или диаметра.

Конструкция представляет собой длинный прямой стержень с головкой на одном конце и резьбовым участком на другом. Такая форма позволяет провести ось через крепление маятника и зафиксировать соединение резьбовым крепежом. Перед установкой нужно убедиться, что головка и резьбовая сторона располагаются так же, как у снятой детали, а прилегающие поверхности не мешают полной посадке оси.

Что проверить при выборе

Основные параметры этой позиции — длина 240 мм и диаметр 10 мм. Сравнивать их следует с фактическими размерами демонтированной оси, поскольку история ремонта и установленная ранее подвеска могут отличаться от заводской конфигурации конкретного мопеда. Измерение проводят по тем же точкам, по которым была определена старая деталь: различие между длиной стержня и полной длиной вместе с головкой способно привести к ошибке.

• Применение: мопеды Delta и Active с осью маятника соответствующего размера.
• Длина: 240 мм — проверьте способ измерения и сопоставьте результат со снятой осью.
• Диаметр: 10 мм — параметр должен соответствовать отверстиям крепления и внутреннему размеру втулок.
• Исполнение: головка с одной стороны и резьбовой участок с другой.
• Бренд: MANLE.

Когда требуется замена

Поводом для проверки крепления служат боковой люфт маятника, следы износа или повреждения оси, затрудненное извлечение при обслуживании, деформация резьбы и ненадежная фиксация соединения. Люфт не всегда связан только с осью: одновременно следует осмотреть втулки либо подшипники маятника, посадочные отверстия и резьбовой крепеж. Установка новой оси не устранит зазор, если изношены сопряженные детали.

Рекомендации по установке

Работы выполняют на устойчиво зафиксированном мопеде с разгруженной задней подвеской. После снятия старой оси очищают посадочные места и проверяют, свободно ли проходит новая деталь без ударной правки и перекоса. Ось должна входить соосно через все точки крепления. Если отверстия не совмещаются, сначала корректируют положение маятника, а не затягивают соединение с усилием.

Перед окончательной сборкой проверяют состояние втулок или подшипников и применяют смазку только в соответствии с устройством конкретного крепления и руководством по обслуживанию мопеда. Резьбовой крепеж затягивают моментом, предусмотренным производителем техники. После сборки маятник должен перемещаться без закусывания, а боковой зазор и ослабление крепления недопустимы. Повторная проверка после короткой поездки помогает своевременно обнаружить изменение затяжки.

Эта ось подходит для ремонта Delta или Active, когда снятая деталь соответствует размеру 240×10 мм и совпадает по расположению головки, резьбы и посадочных участков. Тщательное сравнение перед заказом позволяет установить запчасть штатно и не дорабатывать крепление подвески.
