Двусторонняя ножка переключения передач Delta/Alpha ZUNA

Двусторонняя ножка переключения передач Delta/Alpha ZUNA

Предназначена для управления коробкой передач на мопедах семейства Delta и Alpha. Рычаг устанавливается на наружный вал переключения и передает движение ноги механизму выбора передачи. Такая деталь нужна водителю при каждом переключении, поэтому состояние посадочного зажима, форма рычага и положение контактных площадок непосредственно влияют на удобство управления мопедом.

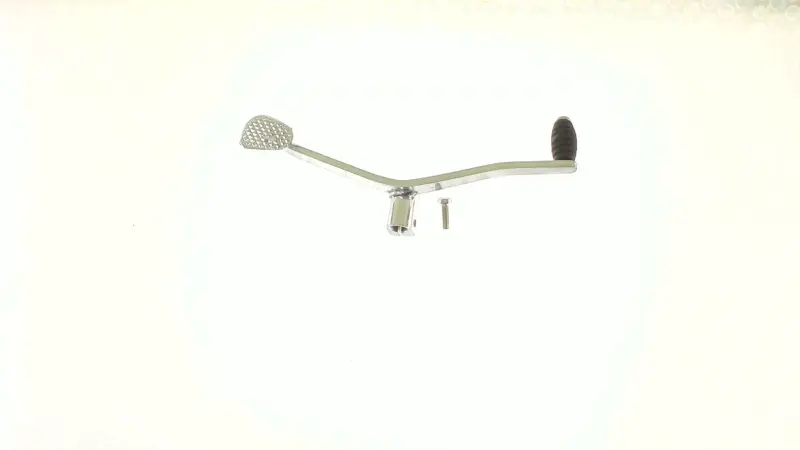

Конструкция выполнена с двумя рабочими концами. С одной стороны находится цилиндрический упор с резиновым покрытием, с другой — широкая рифленая площадка. Двусторонняя компоновка позволяет воздействовать на рычаг передней частью стопы или пяткой в зависимости от принятой на конкретном мопеде схемы переключения. Рифление площадки создает выраженную поверхность контакта с обувью, а резиновый упор смягчает касание носком.

Когда требуется замена

Установку новой ножки обычно выполняют после деформации штатного рычага, повреждения посадочной части или заметного люфта на валу. Погнутая деталь может располагаться слишком близко к крышке двигателя, подножке либо другим деталям мопеда. Изношенная посадка ухудшает передачу движения: рычаг смещается относительно вала, его ход становится менее четким, а водителю приходится внимательнее контролировать положение стопы.

Перед заменой стоит проверить и сам вал переключения. Его шлицевая часть должна сохранять форму и обеспечивать плотную посадку. Если поврежден только рычаг, новая ножка восстанавливает штатный способ управления без вмешательства во внутренние детали коробки. При выраженном износе шлицев вала одной заменой наружного рычага проблему устранить нельзя.

Что сравнить при подборе

• Тип техники: деталь предназначена для мопедов Delta и Alpha; название модели следует сверить с модификацией конкретной техники.
• Посадку на вал: сравните внутренний диаметр, профиль и количество шлицев с демонтированной ножкой.
• Форму рычага: длина плеч, изгиб и смещение контактных частей должны соответствовать расположению подножки и крышки двигателя.
• Схему управления: эта версия имеет два конца — резиновый цилиндрический упор и рифленую площадку.
• Зажимную часть: посадочный участок должен полностью надеваться на вал и надежно фиксироваться без перекоса.

Совместимость по общему названию Delta или Alpha не отменяет проверки размеров: у мопедов разных годов и сборок могут отличаться вал, положение подножек и конфигурация наружных деталей двигателя. Самый надежный ориентир — снятая ножка и фактическая посадка на мопеде. Сравнивать нужно не только внешний силуэт, но и шлицевое отверстие, взаимное положение двух упоров и расстояние до соседних деталей.

Установка и проверка

Перед монтажом посадочную часть вала очищают от загрязнений и осматривают на предмет повреждений. Ножку устанавливают в таком угловом положении, чтобы оба конца оставались доступными для стопы, но не касались крышки двигателя и других деталей во всем диапазоне хода. Зажим фиксируют равномерно, не допуская перекоса рычага на валу. Точное усилие затяжки выбирают по требованиям к крепежу конкретного мопеда.

После установки следует вручную проверить свободный ход рычага, возврат в исходное положение и отсутствие контакта с неподвижными частями. Затем переключения проверяют на стоящем мопеде, контролируя надежность посадки. Если ножка проворачивается, заедает или не возвращается, эксплуатацию откладывают до проверки положения рычага, крепления и состояния вала. Правильно подобранная и установленная деталь обеспечивает понятное движение стопы и уверенную передачу усилия механизму переключения.
