Натяжитель цепи ГРМ Delta, 3 ролика и рычаг, MANLE

Натяжитель цепи ГРМ MANLE для мопеда Delta

Комплект предназначен для обслуживания цепного привода газораспределительного механизма мопеда Delta. Его задача — направлять цепь ГРМ и поддерживать ее правильное положение при работе двигателя. Деталь относится именно к моторному механизму газораспределения: ее не следует путать с натяжителем наружной приводной цепи, передающей вращение на заднее колесо.

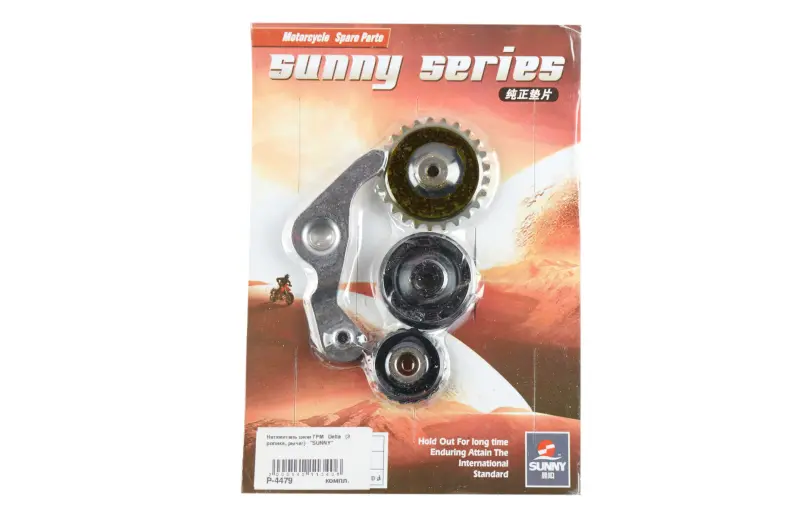

Конструкция включает три ролика и рычаг-коромысло. Ролики взаимодействуют с цепью на разных участках ее хода, а рычаг участвует в работе механизма натяжения. Такой набор выбирают при ремонте, когда требуется заменить не один отдельный ролик, а несколько связанных деталей направляющего механизма. Совместная проверка компонентов помогает обнаружить люфт, неравномерное вращение, повреждение рабочих поверхностей и деформацию рычага.

Что входит в конструкцию

• Три ролика — детали, которые направляют цепь ГРМ на предусмотренных участках ее движения.
• Рычаг-коромысло — основа подвижной части механизма натяжения.
• Исполнение для Delta — комплект рассчитан на применение в соответствующем семействе мопедов, но перед установкой необходимо учесть конкретную модификацию двигателя.
• Бренд MANLE — обозначение производителя этой товарной позиции.

Когда требуется проверка натяжителя

Поводом для диагностики служат посторонний шум со стороны привода ГРМ, заметный люфт роликов, затрудненное или неровное вращение, повреждение зубьев либо контактных поверхностей, а также перекос рычага. Осматривать механизм целесообразно и при разборке двигателя для замены цепи ГРМ: установка новой цепи вместе с изношенными направляющими деталями не устраняет причину неправильного хода. Состояние цепи, роликов, рычага, осей и сопряженных посадочных мест оценивают в комплексе.

Как проверить совместимость

Название Delta само по себе не заменяет сверку конструкции. У мопедов одной торговой серии могут встречаться разные двигатели и варианты деталей. Перед заказом сравните старый узел с новым по количеству роликов, форме и изгибу рычага, расположению отверстий, диаметру и ширине каждого ролика, размеру посадочных отверстий и расположению зубчатого ролика. Все точки крепления должны совпадать без доработки. Если старый механизм неполный, параметры следует уточнять по модели и обозначению двигателя либо по его ремонтной документации.

Рекомендации по установке

Монтаж выполняют с соблюдением порядка разборки и сборки конкретного двигателя. До окончательной сборки проверяют состояние крепежа и осей, чистоту посадочных мест, свободное вращение роликов и движение рычага без заедания. Цепь должна проходить по предусмотренной траектории, не сходить с рабочих поверхностей и не иметь перекоса. После установки необходимо выставить механизм газораспределения по штатным меткам и вручную проверить полный оборот механизма в соответствии с инструкцией двигателя. Запускать мотор до такой проверки не следует.

Натяжитель MANLE подходит для планового ремонта цепного привода ГРМ Delta и восстановления его направляющей части. Точная сверка геометрии старых деталей особенно важна: три ролика и рычаг работают совместно, поэтому совпадение только одного компонента еще не подтверждает пригодность всего комплекта.
