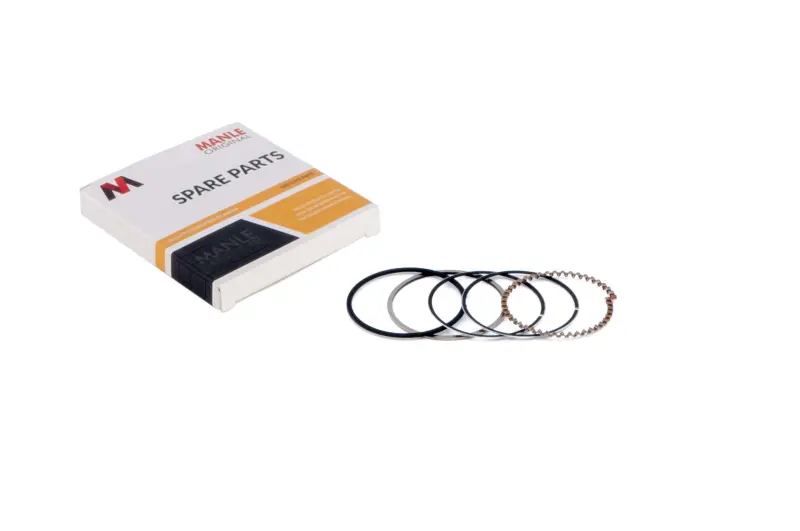

Поршневые кольца MANLE mod.B для 4T GY6 50, STD Ø39,00 мм

Поршневые кольца MANLE mod.B для 4T GY6 50, STD Ø39,00 мм

Комплект предназначен для цилиндро-поршневой группы четырехтактного двигателя GY6 50 с номинальным диаметром цилиндра 39,00 мм. Кольца устанавливаются в канавки поршня и вместе с исправными поверхностями поршня и цилиндра образуют уплотнение камеры сгорания. Это позволяет удерживать компрессию, ограничивать прорыв газов в картер и регулировать количество масла на стенке цилиндра. Исполнение STD рассчитано на стандартный, а не ремонтный диаметр.

Назначение в двигателе

Во время движения поршня кольца соприкасаются со стенкой цилиндра и выполняют разные задачи. Компрессионная часть набора отвечает за уплотнение камеры сгорания, а маслосъемная — за распределение масла и удаление его избытка с рабочей поверхности. Правильная совместная работа этих деталей поддерживает устойчивую компрессию и не позволяет лишнему маслу попадать в камеру сгорания. В набор входят пять раздельных колец, соответствующих конструкции поршневого комплекта для указанного двигателя.

Замена поршневых колец обычно требуется при ремонте цилиндро-поршневой группы после обнаружения износа, залегания, поломки или потери уплотняющей способности старых деталей. Возможными признаками неисправности служат снижение компрессии и тяги, повышенный расход масла, дымность и прорыв газов в картер. Такие симптомы могут иметь несколько причин, поэтому перед ремонтом необходимо оценить не только кольца, но также состояние цилиндра, поршня, его канавок и сопряженных деталей.

Что проверить при подборе

• Тип двигателя: комплект рассчитан на четырехтактный GY6 50. Одного совпадения рабочего объема скутера недостаточно, поскольку в технике могут применяться моторы другой конструкции.
• Диаметр: требуемый номинальный размер цилиндра — 39,00 мм. Комплект не предназначен для цилиндра, расточенного под увеличенный ремонтный размер.
• Исполнение: обозначения STD и mod.B должны соответствовать установленным поршню и цилиндру. Перед монтажом сравнивают профиль, высоту и посадку каждого нового кольца с канавками поршня.
• Состояние деталей: новые кольца не устраняют износ цилиндра или разбитые канавки поршня. Эти поверхности измеряют и оценивают до сборки.

Диаметр 39,00 мм является главным, но не единственным критерием. Кольцо должно подходить к своей канавке по геометрии и свободно перемещаться в ней без перекоса. Также контролируют зазор в замке кольца, установленного в цилиндр. Допустимые значения берут из ремонтной документации конкретного двигателя: универсальное число без учета конструкции и фактического состояния цилиндра применять нельзя.

Монтаж и подготовка к работе

Перед установкой поршень тщательно очищают от нагара, особенно канавки и масловозвратные отверстия, не повреждая их боковые поверхности. Цилиндр проверяют на выработку, задиры и нарушение геометрии. Кольца устанавливают последовательно подходящим инструментом, избегая чрезмерного растяжения и изгиба. Если на деталях присутствует обозначение стороны установки, его ориентируют к днищу поршня согласно инструкции изготовителя. После монтажа проверяют свободное движение колец в канавках и разводят их замки по окружности, чтобы они не располагались на одной линии.

При вводе поршня в цилиндр кольца равномерно сжимают оправкой, а сопрягаемые поверхности смазывают чистым моторным маслом. Силовое проталкивание при перекошенном кольце способно повредить его кромку, поршень или поверхность цилиндра. Комплект MANLE mod.B подходит для восстановления штатной цилиндро-поршневой группы GY6 50 Ø39,00 мм при условии, что результаты измерений подтверждают пригодность стандартного размера и исправность остальных деталей.
