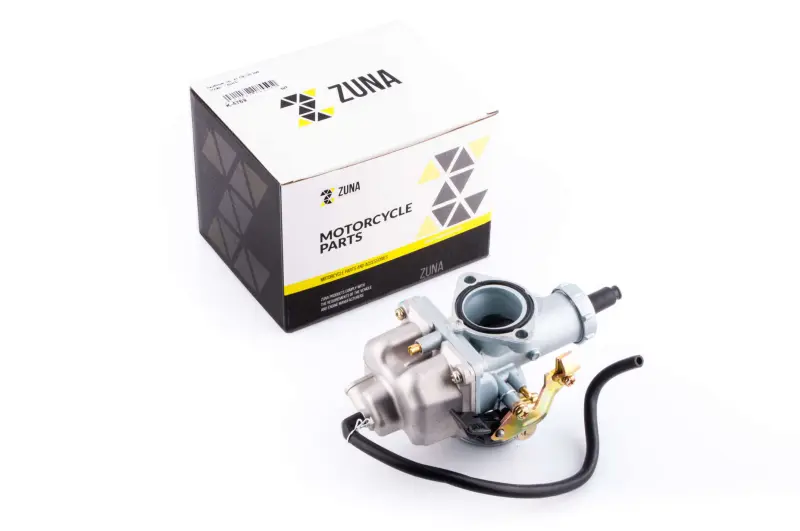

Карбюратор PZ30 4T CB/CG 200 с тросовым дросселем ZUNA

Карбюратор PZ30 для двигателей CB/CG 200

Карбюратор ZUNA предназначен для четырехтактных мотоциклетных двигателей семейства CB/CG 200, в системе питания которых применяется модель PZ30 с тросовым управлением дросселем. Он дозирует топливо, смешивает его с поступающим воздухом и направляет приготовленную смесь во впуск двигателя. Состояние и настройка карбюратора непосредственно влияют на запуск мотора, устойчивость холостого хода, реакцию на поворот ручки газа и поведение техники под нагрузкой.

Эта модель подходит для ремонта системы питания, когда установленный карбюратор поврежден, изношен или не обеспечивает нормальную работу после очистки и регулировки. Поводом для диагностики могут стать затрудненный запуск, плавающие обороты, остановка двигателя на холостом ходу, провал при открытии газа или заметное ухудшение тяги. Такие проявления не всегда вызваны одной деталью, поэтому одновременно проверяют подачу топлива, состояние воздушного фильтра, герметичность впуска, свечу зажигания и правильность регулировок двигателя.

Назначение и особенности исполнения

Карбюратор выполнен в конфигурации PZ30 и рассчитан на механическую связь с ручкой газа через трос. При перемещении ручки трос воздействует на дроссельный механизм, изменяя количество смеси, поступающей в двигатель. Корпус имеет круглый воздушный канал, поплавковую камеру, рычажный привод, топливный штуцер и регулировочные элементы. Такая компоновка соответствует распространенному исполнению карбюраторов PZ30 для четырехтактных двигателей CB/CG.

Обозначение PZ30 и указание CB/CG 200 помогают определить назначение детали, однако для точного выбора необходимо учитывать конструкцию конкретного мотоцикла. Карбюраторы с одинаковым типовым обозначением могут различаться формой крепления, диаметрами соединений, направлением штуцеров, расположением рычагов и способом прокладки троса. Сравнение со снятой деталью до заказа снижает риск несовпадения с впускным патрубком, воздушным фильтром и штатным приводом газа.

Что проверить при подборе

• Двигатель: должна применяться четырехтактная конфигурация семейства CB/CG 200 с карбюраторной системой питания.
• Тип карбюратора: установленной системе должно соответствовать исполнение PZ30.
• Привод газа: дроссель управляется механическим тросом, поэтому важны подходящие наконечник, длина и свободный ход троса.
• Посадочные соединения: сравните форму крепления, межосевое расположение точек фиксации и диаметры со стороны двигателя и воздушного фильтра.
• Расположение деталей: сопоставьте направление топливного штуцера, положение регулировочных элементов и траекторию движения рычагов.
• Монтажное пространство: корпус и привод не должны касаться рамы, проводки, шлангов или соседних частей мотоцикла.

Установка и настройка

Перед монтажом очищают сопрягаемые поверхности и осматривают впускной патрубок, уплотнения, топливный шланг и трос газа. Поврежденное уплотнение или неплотное соединение вызывает подсос воздуха, из-за которого регулировка смеси становится нестабильной. Шланг прокладывают без перегибов и контакта с нагретыми деталями, а трос — плавно, без резких изгибов и постоянного натяжения.

После закрепления карбюратора необходимо проверить движение ручки газа при разных положениях руля. Дроссель должен открываться без заеданий и самостоятельно возвращаться в исходное положение после отпускания ручки. Затем контролируют герметичность топливных соединений, запускают двигатель и проверяют холостой ход. Для конкретного мотора может потребоваться настройка холостых оборотов и состава смеси с учетом состояния воздушного фильтра, впуска и выпускной системы.

Работы с жиклерами и внутренними каналами выполняют чистым инструментом: мелкие загрязнения способны изменить дозирование топлива. Если старый карбюратор имеет другую конфигурацию креплений или подключений, устанавливать деталь с усилием либо переделывать привод без проверки нельзя. Правильно подобранный PZ30 обеспечивает штатное управление подачей смеси и помогает восстановить предсказуемую реакцию двигателя на газ.
