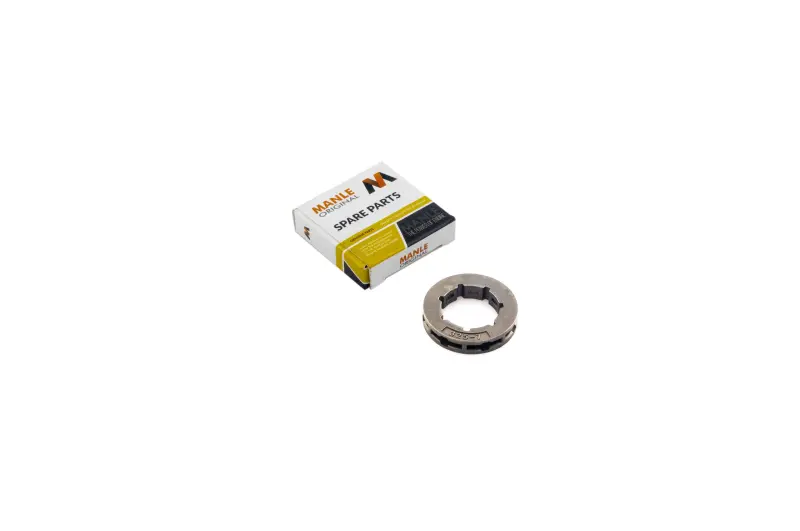

Венец привода цепи MANLE 0,325″ × 7 для Goodluck GL3800

Венец привода цепи MANLE 0,325″ × 7 для Goodluck GL3800

Деталь предназначена для обслуживания привода пильной цепи бензопилы Goodluck GL3800. Кольцевой венец устанавливается на барабан сцепления и передает вращение ведущим звеньям цепи. Исправный профиль зубьев поддерживает равномерное зацепление во время движения гарнитуры, поэтому состояние этой детали непосредственно влияет на плавность хода цепи и темп износа сопряженных компонентов.

Обозначение 0,325″ × 7 указывает на шаг используемой цепи и количество зубьев венца. Модель рассчитана на цепную гарнитуру с шагом 0,325″ и имеет семь зубьев. Для варианта MANLE, предназначенного для Goodluck GL3800, в товарных каталогах указан посадочный размер 19 мм. Венец выполнен как отдельная кольцевая деталь с внутренним шлицевым профилем: при износе зубьев его можно заменить отдельно, если барабан сцепления и остальные детали привода остаются исправными.

Что проверить при подборе

• Модель бензопилы: товар заявлен для Goodluck GL3800. У пил одной марки могут различаться варианты сцепления и барабана, поэтому обозначение модели необходимо сверять полностью.
• Шаг цепи: венец 0,325″ должен работать с цепью такого же шага. Этот параметр также должен соответствовать ведущей звездочке шины, если она предусмотрена конструкцией гарнитуры.
• Количество зубьев: у детали семь зубьев. Установка варианта с другим числом зубьев меняет геометрию привода и может потребовать иной конфигурации цепи.
• Посадка: перед покупкой сравните внутренний диаметр и форму шлицев со снятым венцом. Для этой версии GL3800 указан размер 19 мм.
• Тип детали: это отдельный съемный венец, а не цельный барабан сцепления со встроенной звездочкой. Внешне близкие варианты 3/8″ и 0,325″ не являются взаимозаменяемыми только на основании похожей формы.

Когда венец требует замены

Деталь следует осмотреть при появлении глубоких дорожек от ведущих звеньев, выраженной неравномерной выработки, сколов или деформации зубчатого профиля. Изношенная звездочка ухудшает положение цепи относительно шины, ускоряет износ ведущих звеньев и паза шины, а также может стать причиной неровного движения гарнитуры. Проверка особенно уместна при установке новой цепи: сочетание новой цепи с сильно выработанным венцом сокращает срок ее нормальной работы.

Если цепь движется рывками, часто ослабевает или стремится выйти из паза, необходимо оценивать весь комплект, а не только одну деталь. Одновременно проверяют состояние цепи, шины, барабана сцепления и его опоры, а также правильность натяжения и работу системы смазки. Это позволяет устранить источник неисправности и не переносить старый износ на новый венец.

Установка и контроль после ремонта

Замену выполняют на заглушенной и остывшей бензопиле в последовательности, предусмотренной руководством Goodluck GL3800. После снятия крышки сцепления, шины и цепи открывается доступ к барабану и венцу. Перед сборкой посадочное место очищают от опилок и загрязнений, осматривают шлицы, барабан и сцепление. Новый венец должен устанавливаться без перекоса и соответствовать форме посадки старой детали.

После сборки цепь размещают ведущими звеньями в пазу шины и зубьях венца, затем регулируют натяжение согласно инструкции пилы. До запуска цепь аккуратно прокручивают вручную при отключенном двигателе, проверяя свободный и равномерный ход. После первых минут работы полезно повторно проконтролировать натяжение. Такой порядок помогает убедиться, что MANLE 0,325″ × 7 правильно взаимодействует с установленной гарнитурой Goodluck GL3800.
