Замок зажигания HORZA Honda Dio Live AF34/35, косое крепление, 3 провода

Замок зажигания HORZA для Honda Dio Live AF34/35

Основной замок зажигания предназначен для ремонта скутеров Honda Dio Live с обозначениями кузова AF34 и AF35. Деталь управляет включением бортового питания и доступом к запуску двигателя при помощи ключа. Это исполнение с косо расположенным креплением и трехпроводным подключением — оба признака необходимо учитывать при подборе, поскольку для семейства Dio предлагаются замки с другой геометрией кронштейна и иным количеством проводов.

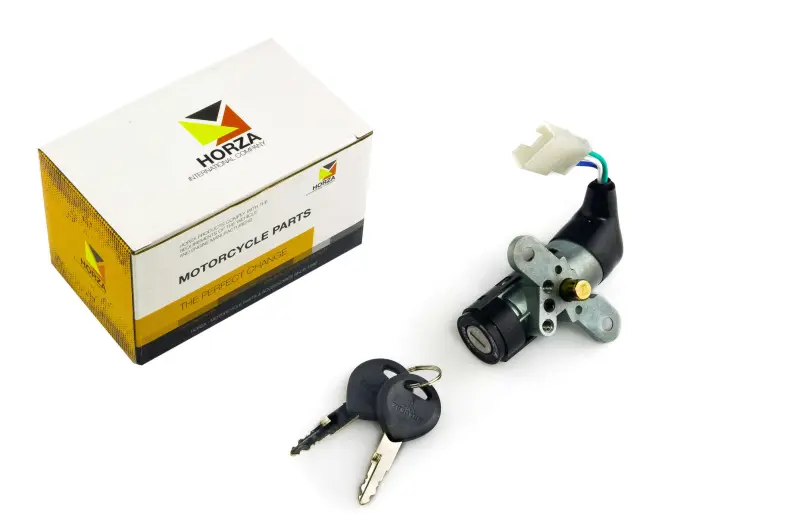

Под словом «голый» в названии подразумевается отдельный основной замок, а не набор замков для разных точек скутера. В состав позиции входят сам замок и два ключа. Корпус установлен на металлическом монтажном кронштейне, провода собраны в жгут и заканчиваются общим пластиковым разъемом. Такая конструкция рассчитана на установку замка в штатной зоне передней части скутера с подключением к соответствующей колодке проводки.

Что учитывать при выборе

• Модель скутера: заявленная совместимость относится к Honda Dio Live AF34/AF35. Одного названия Dio недостаточно, поскольку замки разных поколений отличаются.
• Расположение крепления: у этой версии кронштейн установлен под углом. Перед заказом сравните его форму, направление наклона и точки фиксации со снятой деталью.
• Подключение: замок имеет три провода, сведенные в разъем. Число контактов, форму колодки и расположение направляющих следует сопоставить с разъемом скутера.
• Исполнение: позиция включает основной замок с ключами, но не является набором замков зажигания, сиденья и других запираемых точек.

Когда требуется замена

Проверка замка актуальна, если ключ заедает или поворачивается с чрезмерным люфтом, положение включения фиксируется нестабильно, питание появляется не каждый раз либо контакт пропадает при небольшом движении ключа. Похожие симптомы могут возникать и из-за повреждения разъема или проводки, поэтому перед заменой полезно осмотреть колодку, три подходящих провода и места их соединения. Это помогает отделить неисправность самого механизма от обрыва или плохого контакта вне замка.

При механическом повреждении после попытки взлома также проверяют корпус, приемную часть для ключа и кронштейн. Деформированное крепление способно изменить положение детали относительно облицовки, из-за чего ключ будет входить или поворачиваться неудобно. Новый замок следует устанавливать без перекоса и без принудительного изгиба кронштейна: его геометрия должна совпадать со штатным местом.

Подготовка к установке

До начала работ сопоставьте старую и новую детали рядом. Проверьте направление корпуса, косое крепление, число проводов, конфигурацию штекера и доступ ключа после установки пластика. Подключение выполняют по штатной схеме конкретного скутера; ориентироваться только на цвет изоляции не следует, если проводка ранее ремонтировалась или заменялась. Разъем должен соединяться свободно и фиксироваться без подрезания корпуса либо натяжения проводов.

После монтажа проверьте последовательность положений ключа, устойчивость включения питания и возможность запуска, а затем убедитесь, что жгут не пережат облицовкой и не натягивается при движении рулевой части. Такой контроль особенно полезен после ремонта переднего пластика или проводки. HORZA для Dio Live AF34/35 подходит покупателю, которому нужен именно отдельный трехпроводный замок с косым кронштейном и двумя ключами, а не полный набор запирающих механизмов.
