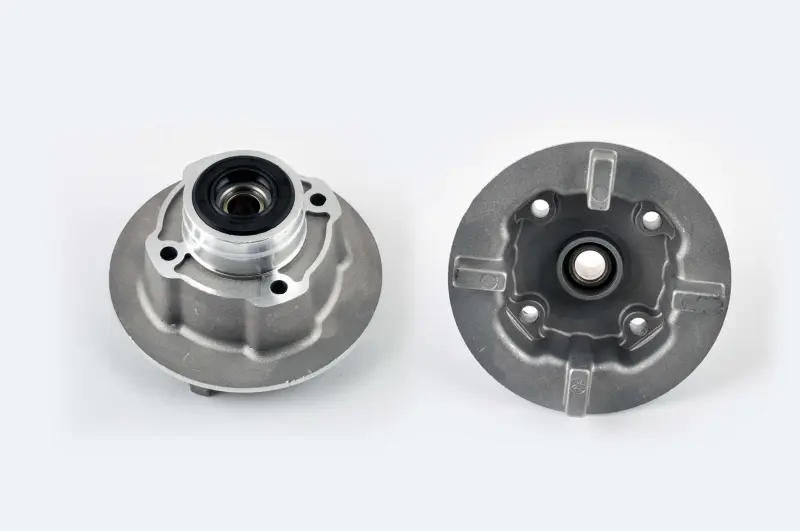

Демпфер заднего колеса Zongshen ZS125J MANLE с подшипником, втулкой и сальником

Демпфер заднего колеса Zongshen ZS125J MANLE

Демпфер предназначен для ремонта заднего колеса мотоцикла Zongshen ZS125J. Это корпусная панель привода, которая устанавливается со стороны ведомой звезды, сопрягается со ступицей и участвует в передаче крутящего момента на колесо. Деталь поставляется с подшипником, втулкой и сальником, поэтому при подборе нужно рассматривать не только форму самой панели, но и расположение всех сопрягаемых частей.

В центральной части установлен подшипник, обеспечивающий опору панели на оси заднего колеса. Втулка задает взаимное положение деталей при сборке, а сальник закрывает область подшипника со стороны внешних загрязнений. На корпусе предусмотрены четыре точки крепления ведомой звезды. Такое исполнение требует точного совпадения с колесом, звездой, осью и дистанционными деталями конкретной модификации мотоцикла.

Комплектация и назначение деталей

• Демпферная панель — соединяет сторону привода со ступицей заднего колеса и служит основанием для установки ведомой звезды.
• Подшипник — поддерживает панель на оси и обеспечивает ее правильное положение при вращении колеса.
• Втулка — участвует в формировании необходимой дистанции между сопрягаемыми деталями.
• Сальник — закрывает посадочную область подшипника от пыли и дорожной грязи.

Ведомая звезда и резиновые детали ступицы не перечислены в заявленной комплектации этой позиции. Если они также нуждаются в замене, их параметры и совместимость следует проверять отдельно. Нельзя выбирать панель только по внешнему сходству: у близких по классу мотоциклов могут отличаться профиль корпуса, расположение крепежа, глубина посадки и положение звезды относительно цепи.

Что проверить перед выбором

• точное обозначение мотоцикла и модификацию ZS125J;
• общую форму и наружный диаметр снятой панели;
• число, расположение и диаметр четырех крепежных отверстий под звезду;
• центральное отверстие, размеры подшипника, сальника и втулки;
• высоту корпуса и глубину его посадки в ступице;
• расположение звезды после сборки, чтобы ее плоскость совпадала с линией приводной цепи.

Особенно внимательно сравнивают деталь при ранее замененном заднем колесе или ступице. На мотоцикле могла быть установлена запчасть от другой версии, поэтому одного названия модели иногда недостаточно. Надежнее снять старую панель, очистить ее и сопоставить основные посадочные размеры, профиль внутренней стороны, положение центральной втулки и крепежа.

Установка и проверка после ремонта

Монтаж выполняют после снятия заднего колеса и ослабления приводной цепи. Посадочное место в ступице очищают, а сопрягаемые резиновые детали проверяют на разрывы, деформацию и чрезмерный люфт. Одновременно оценивают состояние оси, дистанционных втулок, крепежа звезды и самой звезды. Изношенные соседние детали могут сохранить люфт даже после установки новой панели.

При сборке важно вернуть втулки на свои стороны, не повредить кромку сальника и убедиться, что подшипник вращается плавно, без заеданий и бокового перемещения. Крепеж ведомой звезды затягивают равномерно по требованиям технической документации мотоцикла. После установки колеса проверяют линию цепи, ее натяжение, свободное вращение колеса и отсутствие осевого люфта.

Поводом для диагностики демпферной панели становятся стук со стороны задней ступицы при наборе и сбросе тяги, заметное перемещение звезды относительно колеса, шероховатое вращение подшипника, повреждение сальника или износ посадочных мест. Своевременная проверка помогает определить, достаточно ли заменить эту панель или ремонт должен также охватить звезду, крепеж и демпфирующие детали ступицы.
