Вторичный вал редуктора GY6 50 4T под два амортизатора MANLE

Вторичный вал редуктора GY6 50 4T MANLE

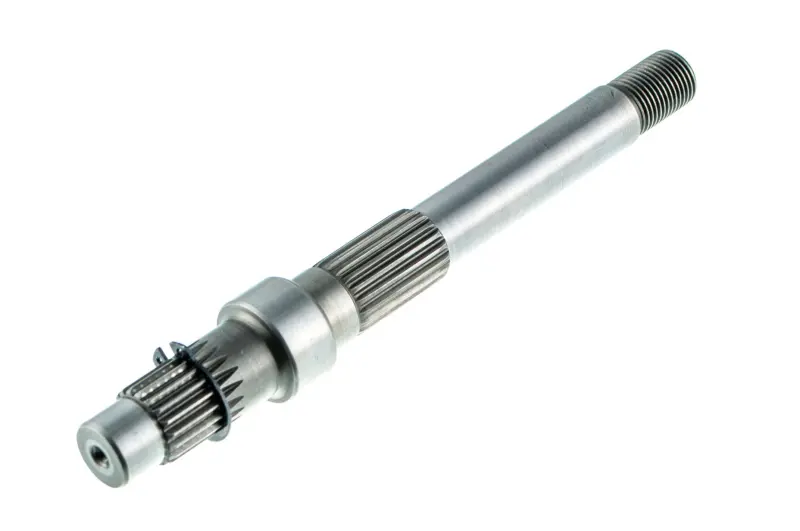

Вал предназначен для ремонта редуктора четырехтактного скутера семейства GY6 50 в конфигурации задней части под два амортизатора. Это выходная деталь трансмиссии: она взаимодействует с ведомой шестерней редуктора и служит осью установки заднего колеса. Такое исполнение требуется скутерам с длинным выходным валом, поэтому его нельзя заменять внешне похожей короткой версией для подвески с одним амортизатором.

Назначение и конструкция

Редуктор принимает вращение от сцепления и через зубчатые передачи передает его заднему колесу с необходимым понижением частоты вращения. Вторичный вал находится на выходе этого механизма и одновременно воспринимает нагрузку от колеса. На детали предусмотрены ступенчатые посадочные поверхности, шлицевые и зубчатые участки, канавка под стопорное кольцо и резьбовой конец. Каждый из этих участков должен соответствовать сопрягаемым деталям конкретного редуктора.

Вал используют при восстановлении штатной трансмиссии после износа шлицев, повреждения резьбы, деформации или выработки посадочных поверхностей. Поводом для проверки также могут быть люфт заднего колеса, посторонний шум со стороны редуктора, неравномерное вращение либо обнаруженные при разборке повреждения. Такие признаки не указывают только на вал: вместе с ним проверяют ведомую шестерню, подшипники, стопорное кольцо и уплотнение.

Как правильно подобрать вал

Обозначение GY6 охватывает несколько вариантов двигателей и трансмиссионных корпусов, поэтому для выбора недостаточно учитывать только рабочий объем и четырехтактную схему. Основной критерий этой версии — редуктор скутера с двумя задними амортизаторами. Перед заказом старую деталь необходимо снять или получить доступ к ее точным параметрам, поскольку различия между длинным и коротким исполнением могут быть критичны для положения колеса и сборки редуктора.

• Конфигурация подвески: требуется вариант именно под два задних амортизатора.
• Габариты: сравните общую длину, длину отдельных ступеней и расположение посадочных участков.
• Зацепление: проверьте количество, профиль и ширину зубьев и шлицев на старом валу.
• Посадочные места: сопоставьте диаметры участков под подшипники, ведомую шестерню, уплотнение и ступицу колеса.
• Фиксация: сверьте расположение канавки под стопорное кольцо, параметры резьбового конца и используемый крепеж.

Если двигатель, крышка редуктора или задняя подвеска ранее менялись, ориентироваться следует на фактически установленную конструкцию. Название модели скутера не всегда отражает модификацию трансмиссии, а похожая форма детали не подтверждает совпадение посадок и зацепления.

Установка и проверка после ремонта

Замена связана со снятием заднего колеса и разборкой редуктора. До сборки очищают корпус и осматривают сопрягаемые детали: изношенная шестерня или поврежденный подшипник способны быстро ухудшить работу нового вала. Уплотнение проверяют на затвердевание и повреждение рабочей кромки, а стопорное кольцо — на надежность фиксации. При монтаже нельзя передавать ударную нагрузку через резьбу, зубья или рабочие поверхности подшипников.

После сборки контролируют свободное и равномерное вращение, отсутствие ненормального осевого и радиального люфта, правильное положение колеса и герметичность корпуса. Тип смазочного материала, его количество и моменты затяжки крепежа выбирают по руководству для конкретной модификации скутера. Точная предварительная сверка вала позволяет восстановить штатную передачу вращения на заднее колесо без переделки корпуса редуктора и подвески.
