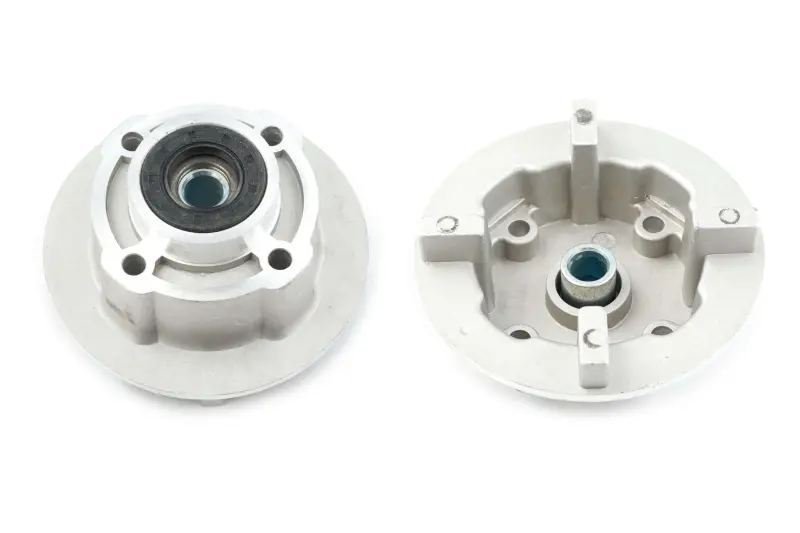

Демпфер заднего колеса Zongshen ZS125J с подшипником, втулкой и сальником LJW

Демпфер заднего колеса Zongshen ZS125J LJW

Деталь предназначена для обслуживания привода заднего колеса мотоцикла Zongshen ZS125J. Демпфер устанавливается в ступичной части и участвует в передаче крутящего момента от ведомой звезды к колесу, одновременно смягчая ударные нагрузки, возникающие при начале движения, переключении передач и изменении тяги. Такая конструкция помогает сделать передачу усилия менее резкой и уменьшить вибрации в приводе.

Вместе с демпфером предусмотрены подшипник, втулка и сальник. Подшипник обеспечивает опору вращающейся детали, втулка участвует в правильном расположении компонентов на оси, а сальник защищает зону подшипника от загрязнений и удерживает смазку внутри посадочного места. Комплект подходит для ремонта, при котором требуется заменить не только корпус демпфера, но и связанные с ним опорные детали.

Назначение и признаки замены

Состояние демпфера проверяют при появлении ощутимого люфта ведомой звезды относительно колеса, рывков при наборе и сбросе тяги, постороннего стука со стороны задней ступицы либо неравномерной работы привода. Во время разборки также оценивают подшипник: он должен вращаться плавно, без заеданий, шума и заметного радиального люфта. Рабочую поверхность втулки проверяют на выработку, а сальник — на деформацию кромки и потерю плотности посадки. Причина люфта может находиться и в сопряжённых деталях, поэтому перед ремонтом необходимо осмотреть всю ступичную часть.

Что учитывать при подборе

• Модель мотоцикла: основное применение позиции — Zongshen ZS125J. Совпадения только рабочего объёма двигателя недостаточно, поскольку исполнение заднего колеса и ступицы может различаться между модификациями.
• Форма корпуса: сравните расположение опорных выступов, крепёжных отверстий, центрального посадочного места и наружный профиль со снятой деталью.
• Посадка подшипника: необходимо проверить его внутренний и наружный размеры, положение в корпусе и соответствие оси заднего колеса.
• Втулка и сальник: сопоставьте длину и диаметры втулки, а также размеры и направление установки уплотнения. Эти параметры влияют на сборку и положение деталей на оси.
• Сопряжение со ступицей: демпфер должен входить в предусмотренное посадочное место без перекоса и чрезмерного свободного хода.

Название модели ZS125J является главным ориентиром, однако перед установкой полезно сравнить новую деталь со старой по геометрии и всем точкам сопряжения. Это особенно актуально для мотоциклов, на которых ранее менялись колесо, ступица или компоненты привода. Подшипник, втулка и сальник относятся к заявленному составу позиции; ведомая звезда, крепёж и резиновые вставки в этот перечень не входят.

Установка и проверка после сборки

Монтаж выполняют при снятом заднем колесе с очисткой посадочных поверхностей и осмотром ступицы. Подшипник запрессовывают с усилием на соответствующее кольцо, не передавая нагрузку через тела качения. Сальник устанавливают ровно, без повреждения рабочей кромки, а втулку располагают в предусмотренном для неё положении. Точные моменты затяжки оси и крепежа выбирают по руководству конкретного мотоцикла.

После сборки колесо должно вращаться свободно, без подклинивания и бокового смещения. Перед поездкой проверяют положение заднего колеса, натяжение цепи, фиксацию оси и отсутствие ненормального люфта в зоне демпфера. Повторный контроль после непродолжительной эксплуатации позволяет убедиться, что посадки сохранили правильное положение, а привод работает без стука и рывков.
