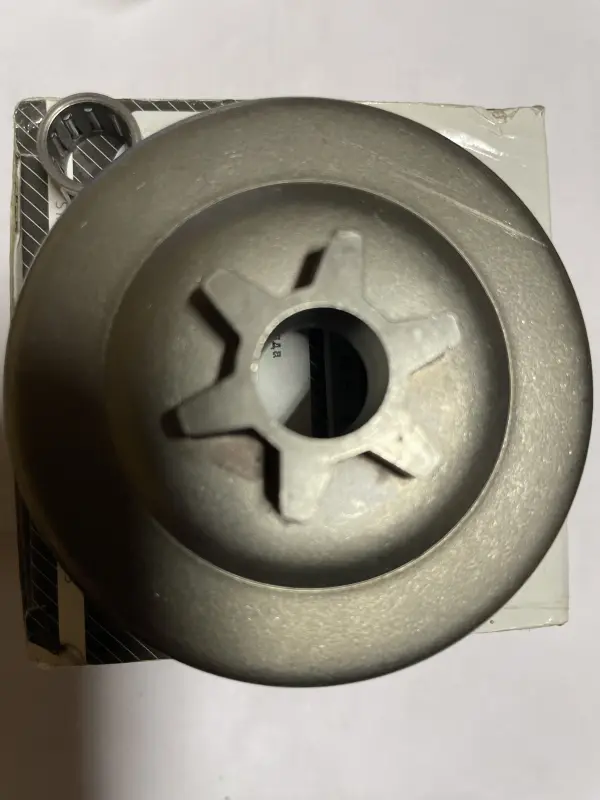

Тарелка сцепления с ведущей звездой и сепаратором для Stihl MS 230/250 SMP

Тарелка сцепления с ведущей звездой для Stihl MS 230/250

Деталь предназначена для обслуживания привода пильной цепи бензопил Stihl MS 230 и MS 250. Тарелка, которую также называют барабаном сцепления, принимает вращение от центробежного сцепления и передает его ведущей звезде. Звезда приводит цепь в движение по направляющей шине. В комплект входит сепаратор — игольчатая обойма, на которой барабан устанавливается на хвостовик коленчатого вала.

Работа детали в приводе бензопилы

При увеличении оборотов колодки центробежного сцепления прижимаются к внутренней поверхности барабана. Вместе с барабаном начинает вращаться ведущая звезда, а ее зубья перемещают цепь по шине. После снижения оборотов сцепление размыкается, поэтому барабан должен свободно вращаться на сепараторе без заеданий и чрезмерного люфта. Состояние тарелки, звезды и игольчатой обоймы непосредственно влияет на передачу вращения и равномерность хода цепной гарнитуры.

Барабан и ведущая звезда относятся к деталям, которые постепенно изнашиваются при эксплуатации. Основанием для замены служат выраженная выработка на внутренней рабочей поверхности тарелки, заметный износ профиля звезды, повреждение сепаратора, заедание или повышенный люфт посадки. Рывки цепи, посторонний шум и нестабильная работа привода требуют проверки не только этой детали, но также сцепления, тормозной ленты, цепи и шины.

Что проверить при подборе

• Модель бензопилы: эта версия рассчитана на Stihl MS 230 и MS 250.
• Тип привода: необходимо отличать тарелку с ведущей звездой от барабана, рассчитанного на отдельный съемный венец.
• Параметры гарнитуры: шаг и профиль ведущей звезды должны соответствовать установленным цепи и шине.
• Посадка: сравните форму барабана, центральное отверстие, расположение деталей фиксации и размеры старой тарелки.
• Смежные детали: перед сборкой проверьте шайбу, стопорное кольцо, колодки сцепления и тормозную ленту; они не заявлены как части этого комплекта.

Обозначение модели имеет решающее значение: внешне похожие барабаны для других бензопил могут отличаться посадкой, исполнением звезды или способом взаимодействия с приводом масляного насоса. Если пила ранее переоборудовалась под цепную гарнитуру другого типа, подбирать тарелку следует по фактически установленным цепи, шине и ведущей звезде, а не только по модели корпуса.

Установка и обслуживание

Замену выполняют при остановленном и остывшем двигателе. После снятия крышки ведущей звезды, цепи и шины отпускают тормоз цепи, снимают стопорное кольцо и шайбу, затем демонтируют старую тарелку вместе с сепаратором. Хвостовик коленчатого вала очищают, а исправную игольчатую обойму перед монтажом смазывают подходящей сервисной смазкой. Поврежденный сепаратор устанавливать повторно нельзя.

После посадки тарелку проворачивают примерно на один оборот, чтобы она правильно вошла во взаимодействие с приводом масляного насоса. Затем возвращают шайбу и стопорное кольцо, устанавливают шину с цепью и регулируют натяжение. До запуска нужно убедиться, что барабан вращается без закусывания, детали фиксации заняли свои места, а цепь соответствует звезде по шагу.

Для планового ремонта привода

Тарелка SMP с ведущей звездой и сепаратором подходит для замены изношенной детали при ремонте Stihl MS 230 или MS 250. Одновременная проверка посадки, сцепления, тормозной ленты и цепной гарнитуры помогает устранить причину неправильной работы, а не только ее внешние проявления. Точный подбор и аккуратная сборка обеспечивают корректную передачу оборотов от двигателя к пильной цепи.
