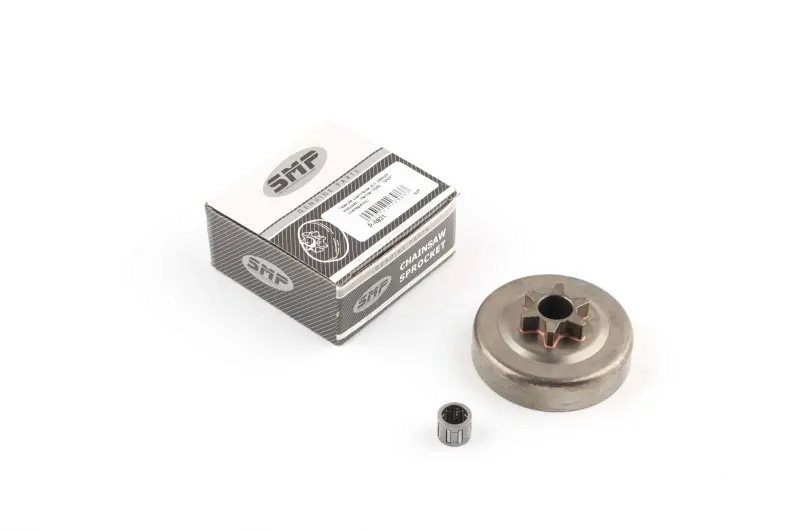

Барабан сцепления с ведущей звездочкой и сепаратором для Partner P350 SMP

Барабан сцепления с ведущей звездочкой Partner P350 SMP

Деталь предназначена для ремонта привода пильной цепи бензопилы Partner P350. Барабан устанавливается в зоне сцепления и передает вращение на цепную гарнитуру через встроенную ведущую звездочку. В комплект входит сепаратор: он размещается между посадочной частью барабана и валом, поддерживая вращение детали при работе механизма.

Назначение и принцип работы

После набора двигателем необходимых оборотов колодки центробежного сцепления взаимодействуют с внутренней поверхностью барабана и приводят его во вращение. Встроенная звездочка зацепляется с ведущими звеньями цепи, благодаря чему цепь перемещается по пазу шины. Таким образом, барабан одновременно служит ответной частью сцепления и частью привода режущей гарнитуры.

Состояние этой детали напрямую влияет на характер движения цепи. Выработка на зубьях звездочки может сопровождаться неравномерным ходом, рывками, посторонним шумом и ускоренным износом ведущих звеньев. Поводом для проверки также становятся заметный люфт барабана, шероховатое вращение сепаратора, повреждения посадочной зоны или следы сильной выработки на внутренней поверхности. При таких признаках необходимо осмотреть не только барабан, но и сцепление, вал, шайбы, фиксаторы, шину и цепь.

Что учитывать при подборе

Эта позиция заявлена для Partner P350, однако перед установкой следует проверить полное обозначение бензопилы и исполнение снятой детали. У одной модели могут встречаться разные варианты привода в зависимости от модификации или периода выпуска. Новый барабан должен соответствовать старому по форме посадки, наружному и внутреннему диаметрам, глубине чашки, расположению упорных поверхностей и способу фиксации.

Отдельно сопоставляют параметры ведущей звездочки и установленной цепной гарнитуры. Количество зубьев, шаг зацепления и геометрия ведущих звеньев цепи должны образовывать согласованный комплект. Нельзя выбирать барабан только по похожей форме: несовпадение посадки или звездочки способно вызвать тугое вращение, боковое смещение цепи и интенсивную выработку сопряженных деталей. Сепаратор также проверяют по диаметру вала, внутренней посадке барабана и длине опорной поверхности.

Конструкция и комплект

• Барабан сцепления: принимает вращение от колодок сцепления.
• Встроенная ведущая звездочка: входит в зацепление с ведущими звеньями пильной цепи.
• Сепаратор: поддерживает барабан на валу и обеспечивает его вращение в предусмотренном посадочном месте.
• Марка: SMP.
• Заявленная модель бензопилы: Partner P350.

Установка и контроль после ремонта

Монтаж выполняют на полностью остановленной и отключенной бензопиле в соответствии с сервисной последовательностью для конкретного исполнения Partner P350. Перед сборкой очищают посадочную зону от опилок и загрязнений, осматривают вал, сцепление, шайбы и удерживающие детали. Порядок расположения проставок и фиксаторов сохраняют таким же, как в штатной конструкции пилы; поврежденный крепеж повторно не используют.

После установки барабан должен вращаться без закусывания, выраженного осевого перекоса и контакта с неподвижными частями. Затем проверяют правильность укладки ведущих звеньев на звездочке и в пазу шины, регулируют натяжение цепи и убеждаются, что цепь перемещается по гарнитуре свободно. Такая проверка помогает исключить ошибку подбора и обнаружить износ соседних деталей до запуска двигателя.

Барабан SMP с ведущей звездочкой и сепаратором подходит для планового ремонта Partner P350, когда требуется восстановить передачу вращения от сцепления к цепи. Для точного выбора сопоставьте модель пилы, конфигурацию снятого барабана, посадку сепаратора и параметры используемой цепной гарнитуры.
