Барабан сцепления ZUNA со съемной звездой для Stihl 024/026

Барабан сцепления ZUNA со съемной звездой для Stihl 024/026

Комплект предназначен для ремонта привода пильной цепи бензопил Stihl 024 и 026, оснащенных системой со съемной ведущей звездой. Барабан принимает вращение от центробежного сцепления, а установленная на его шлицевой ступице звезда передает его пильной цепи. Такая схема позволяет обслуживать привод без обязательной замены барабана при каждом износе звездочки: если сам барабан сохраняет исправное состояние, съемный венец можно менять отдельно.

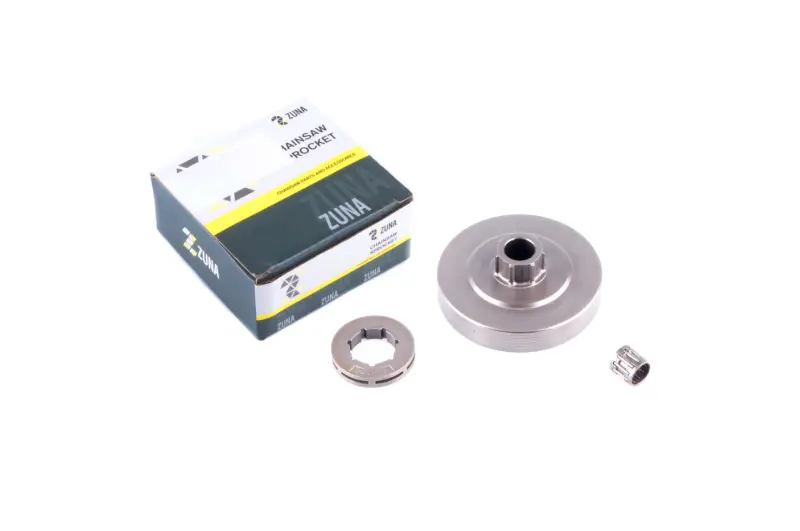

В состав позиции входят барабан сцепления, съемная ведущая звезда и игольчатый сепаратор. Сепаратор устанавливается между посадочной частью барабана и цапфой коленчатого вала, обеспечивая вращение барабана в предусмотренном месте установки. Внутренняя цилиндрическая поверхность барабана взаимодействует с колодками сцепления, а наружная ступица служит посадкой для съемной звезды. Конструкция относится именно к разборному варианту привода и отличается от барабана с неотделимой литой звездочкой.

Когда требуется замена

Проверка привода необходима при выраженной выработке зубьев ведущей звезды, неравномерном ходе цепи, постороннем шуме со стороны сцепления или заметном люфте посадки. Эти признаки не заменяют диагностику, поскольку похожее поведение может быть связано с цепью, шиной, сцеплением либо другими деталями. После разборки оценивают зубья венца, шлицевое соединение, состояние игольчатого сепаратора и внутреннюю рабочую поверхность барабана. Сервисное руководство для моделей 024/026 предписывает заменить барабан, если его стенка в зоне износа стала тоньше 80% первоначальной толщины. При обнаружении следов выработки внутри барабана также проверяют тормозную ленту.

Что сверить перед выбором

• Модель пилы: комплект заявлен для Stihl 024 и 026.
• Тип привода: на пиле должна применяться конструкция под отдельную съемную звезду, а не барабан с цельной звездочкой.
• Параметры гарнитуры: шаг и число зубьев устанавливаемой звезды должны соответствовать используемой цепи и исходной конфигурации пилы.
• Посадка: сравните со снятыми деталями форму ступицы, внутренние шлицы венца, размеры барабана и сепаратора.
• Крепление: до начала работ проверьте состояние штатной шайбы и стопорной скобы, поскольку они участвуют в фиксации барабана, но для этой позиции их наличие не подтверждено.

Установка и обслуживание

Перед разборкой тормоз цепи переводят в отпущенное положение, затем снимают крышку звездочки, стопорную скобу, шайбу, съемный венец, барабан и игольчатый сепаратор. Посадочную часть коленчатого вала очищают, сепаратор осматривают и смазывают подходящей консистентной смазкой. Поврежденный сепаратор повторно не устанавливают. На модели 026 барабан при монтаже слегка проворачивают и прижимают до зацепления поводка привода масляного насоса с выемкой на его окружности. Съемную звезду устанавливают полостями наружу, после чего возвращают шайбу и стопорную скобу.

После сборки барабан должен вращаться без заеданий, крепление должно находиться в штатном положении, а цепь — свободно перемещаться по шине при отпущенном тормозе. Одновременно полезно проверить состояние цепи, направляющей шины и тормозной ленты: установка нового комплекта не устраняет износ соседних деталей. Если конфигурация снятого привода отличается или невозможно точно определить параметры звезды, подбор и монтаж лучше поручить специалисту по обслуживанию бензопил.
