Сухари клапанов для двигателей 177F/188F (9/13 л.с.) ZS, комплект

Комплект сухарей клапанов для двигателей 177F и 188F

Комплект предназначен для ремонта клапанного механизма бензиновых двигателей ZS моделей 177F и 188F, применяемых на мотоблоках и другой малой сельскохозяйственной технике. Для этих моделей в товарном обозначении указана мощность 9 и 13 л.с. соответственно. Детали устанавливаются в головке цилиндра и фиксируют клапанные пружины на стержнях клапанов, сохраняя собранное положение пружины, тарелки и клапана.

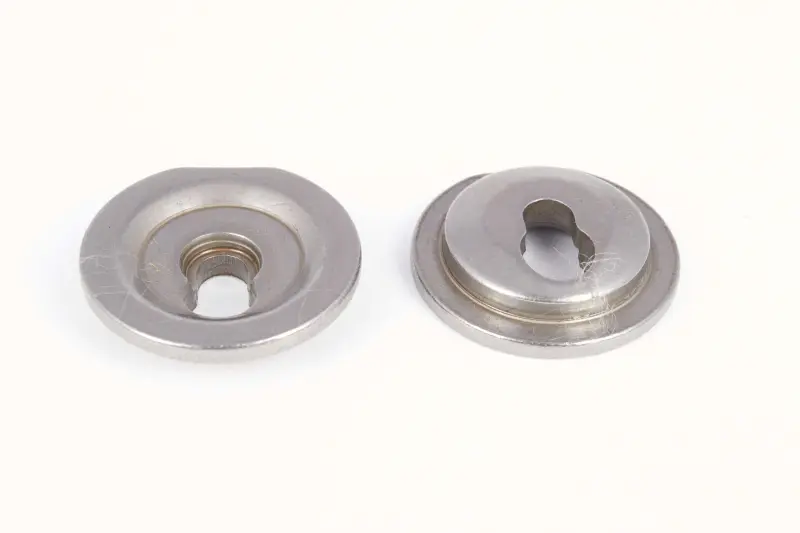

В комплект входят две дискообразные детали для клапанного механизма. Они различаются профилем центральной части и формой отверстия: одна имеет круглое отверстие с боковым проходом, вторая — фигурный паз. Такая геометрия позволяет после сжатия пружины завести стержень клапана в предусмотренную посадочную часть фиксатора. Различие деталей необходимо учитывать при сборке: их устанавливают на предназначенные места впускного и выпускного клапанов в соответствии со схемой конкретного двигателя.

Когда нужен этот комплект

Сухари проверяют при разборке головки цилиндра, ремонте клапанов, замене пружин или восстановлении клапанного механизма после неисправности. Поводом для замены служат трещины, деформация, заметная выработка в зоне контакта со стержнем, повреждение отверстия либо неполная фиксация после сборки. Деталь с нарушенной геометрией нельзя оставлять в механизме: она должна надежно занимать свое посадочное положение и удерживать пружину при движении клапана.

Комплект также пригодится, если штатные фиксаторы были утеряны во время разборки. Использовать случайно подобранную тарелку нежелательно даже при внешне близкой форме. От геометрии отверстия, высоты профиля и посадки пружины зависит правильное соединение деталей клапанного механизма. Старые сухари удобно сохранить до окончания ремонта, чтобы сравнить оба исполнения и не перепутать места установки.

Что проверить перед выбором

• Модель двигателя: комплект рассчитан на обозначения 177F и 188F; мощность техники сама по себе не заменяет проверку кода двигателя.
• Исполнение головки цилиндра: сравните форму обеих старых деталей, профиль тарелок и конфигурацию центральных отверстий.
• Посадку пружины: наружная опорная часть должна соответствовать штатной клапанной пружине без перекоса.
• Состояние сопряженных деталей: одновременно осмотрите стержни клапанов, пружины и контактные поверхности, поскольку установка нового комплекта не устраняет их износ.
• Расположение деталей: до демонтажа отметьте, какая тарелка относилась к впускному, а какая к выпускному клапану.

Установка и контроль после ремонта

Работу выполняют на разобранной головке цилиндра с контролируемым сжатием клапанной пружины. После прижатия пружины стержень переводят через боковую часть отверстия в посадочную зону сухаря, затем плавно отпускают пружину и проверяют, что фиксатор сел ровно. Снимать такую деталь при установленной на цилиндре головке опасно для самого ремонта: освобожденный клапан может уйти внутрь цилиндра.

Перед окончательной сборкой обе тарелки должны стоять без перекоса, пружины — опираться по всей предусмотренной поверхности, а стержни клапанов — свободно перемещаться без выпадения фиксаторов. После ремонта клапанного механизма регулируют зазоры по требованиям руководства именно к используемой модификации двигателя. Комплект выбирают прежде всего по коду 177F/188F и совпадению конструкции со снятыми деталями; это надежнее, чем ориентироваться только на название мотоблока или заявленную мощность.
