Текстолитовая прокладка карбюратора 168F/170F со стороны корпуса фильтра ZS

Прокладка карбюратора 168F/170F со стороны корпуса фильтра

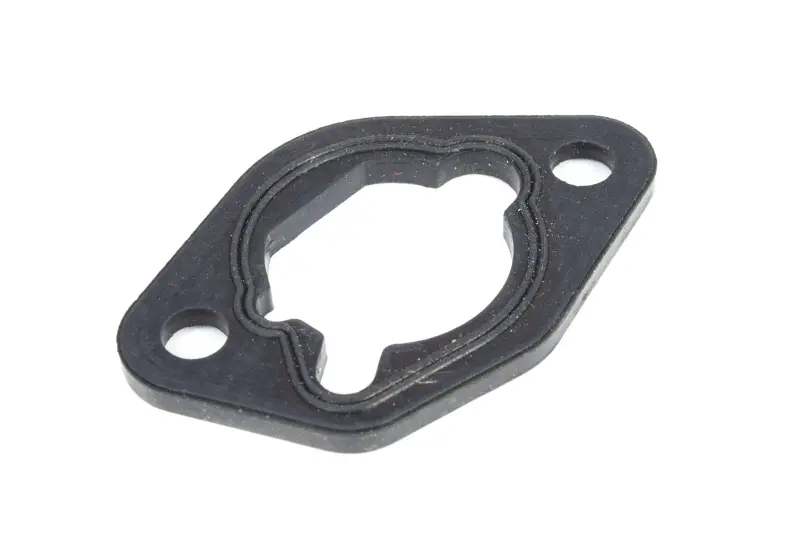

Текстолитовая прокладка ZS предназначена для установки в месте соединения карбюратора с корпусом воздушного фильтра на бензиновых двигателях серий 168F и 170F мощностью 6,5–7 л.с. Деталь формирует плотный переход между сопрягаемыми частями впускной системы и помогает направлять воздух от фильтра к карбюратору без обхода предусмотренного канала. Ее используют при обслуживании мотоблоков и другой техники, оснащенной двигателем соответствующей серии.

Прокладка выполнена в виде жесткой текстолитовой пластины. Она имеет профилированное центральное отверстие, повторяющее проходное сечение соединения, и два отверстия под крепеж. Такая конфигурация позволяет расположить деталь между фланцем карбюратора и корпусом фильтра без перекрытия воздушного канала. По периметру центрального проема предусмотрен уплотняющий контур, который прижимается сопрягаемыми поверхностями во время сборки.

Когда требуется замена

Прокладку проверяют при снятии карбюратора или корпуса воздушного фильтра, а также при обнаружении неплотности в их соединении. Поводом для замены служат трещины, сколы, расслоение основы, деформация, повреждение уплотняющего контура или следы неполного прилегания. Повторная установка детали с такими дефектами может оставить зазор, через который воздух и пыль будут попадать к карбюратору в обход штатного пути через фильтр.

Исправное уплотнение особенно важно для техники, работающей в запыленных условиях. Плотное соединение поддерживает правильное прохождение воздуха через фильтрующую часть корпуса и защищает впускной тракт от подсоса загрязнений через стык. При этом прокладка не заменяет сам воздушный фильтр и не устраняет неисправности карбюратора: ее задача ограничена уплотнением конкретного соединения.

Что проверить при подборе

• Серию двигателя: деталь рассчитана на распространенные бензиновые моторы 168F и 170F класса 6,5–7 л.с.
• Место установки: нужна именно прокладка со стороны корпуса воздушного фильтра, а не другая прокладка карбюратора, расположенная со стороны впускного коллектора или головки цилиндра.
• Форму проходного отверстия: контур нового изделия должен совпадать с воздушным каналом и не выступать внутрь прохода.
• Расположение крепежа: сравните два монтажных отверстия, межосевое расположение и наружный контур со снятой деталью.
• Толщину и посадку: сопоставьте их со старой прокладкой, поскольку в двигателях одной серии могут применяться разные варианты впускной компоновки.

Ориентироваться только на мощность техники недостаточно. Перед заказом следует определить маркировку модели двигателя и проверить сторону установки. Если старая деталь сохранилась, наиболее надежный способ выбора — приложить ее к контуру новой прокладки и сопоставить центральный проход, крепежные отверстия, наружную форму и толщину.

Рекомендации по установке

Монтаж выполняют на остановленном и остывшем двигателе. После снятия корпуса фильтра остатки прежнего уплотнения и загрязнения удаляют с обеих привалочных поверхностей, не повреждая их. Новую прокладку располагают без перекоса, совмещая центральный канал и отверстия крепления. Корпус устанавливают на место, а крепеж затягивают равномерно, без чрезмерного усилия, способного деформировать текстолитовую пластину или фланец.

После сборки нужно убедиться, что прокладка не сместилась, ее края равномерно зажаты, а воздушный проход остался открытым. Одновременно полезно проверить состояние корпуса и фильтрующей части: трещины, искривленные плоскости или ослабленный крепеж не компенсируются новой прокладкой. Правильно подобранная и аккуратно установленная деталь восстанавливает плотность соединения карбюратора с корпусом фильтра и подходит для планового обслуживания либо ремонта двигателя 168F/170F.
