Крышка клапанов двигателя 168F/170F (6,5/7 л.с.) ZS

Крышка клапанов двигателя 168F/170F ZS

Деталь закрывает клапанный отсек головки цилиндра бензинового двигателя и применяется при ремонте мотоблока с мотором 168F или 170F мощностью 6,5–7 л.с. В товарных каталогах ее также называют крышкой головки цилиндра. Это именно наружная крышка клапанного механизма, а не головка цилиндра в сборе.

Крышка отделяет внутреннюю полость с коромыслами и клапанами от окружающей среды. При исправном уплотнении она помогает удерживать масло внутри клапанного отсека и препятствует попаданию туда пыли и загрязнений. Замену выполняют при деформации корпуса или посадочной кромки, повреждении крепежных отверстий, выраженной коррозии либо утечке масла, которую невозможно устранить обслуживанием уплотнения.

Конструкция детали

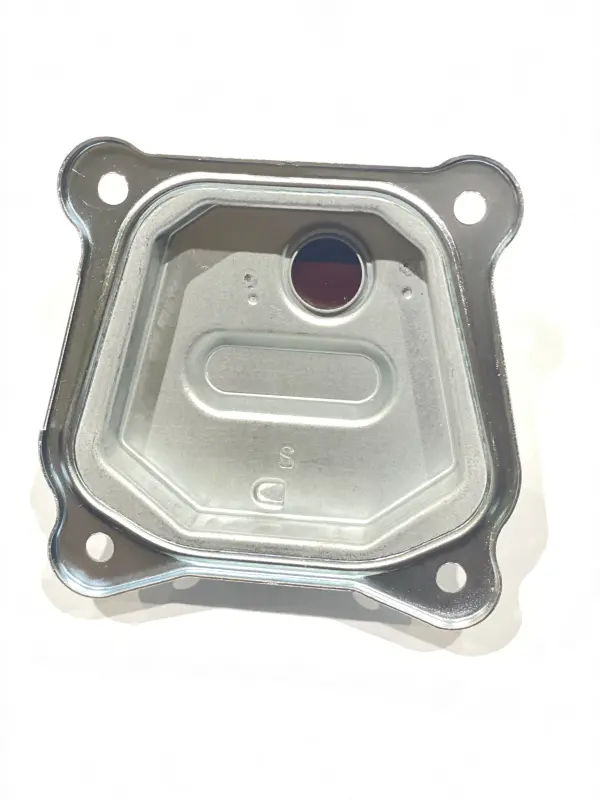

Крышка имеет формованный металлический корпус с профилированной внутренней частью. По углам расположены четыре отверстия под крепеж, а ближе к одному из краев предусмотрено круглое центральное отверстие. Такая конфигурация должна совпасть с головкой конкретной версии двигателя: значение имеют не только обозначения 168F или 170F, но и форма контура, расположение всех отверстий, глубина корпуса и профиль прилегающей кромки.

Металлический корпус сохраняет заданную форму при штатной затяжке, а четыре разнесенные точки крепления позволяют равномерно прижать крышку по периметру. Практический результат зависит от правильной установки: перекос, загрязненная плоскость или чрезмерно затянутые болты способны нарушить прилегание и вызвать запотевание маслом.

Что проверить перед выбором

• Модель двигателя: изделие рассчитано на бензиновые двигатели 168F и 170F, обычно относящиеся к диапазону мощности 6,5–7 л.с.
• Тип детали: требуется крышка клапанного отсека, а не сама головка цилиндра и не прокладка крышки.
• Крепление: на корпусе предусмотрены четыре угловых отверстия; их расположение необходимо сопоставить со старой деталью.
• Геометрия: сравните наружный контур, форму посадочного периметра, положение круглого отверстия и высоту внутренней полости.
• Исполнение: обозначение ZS относится к конкретному варианту товара и учитывается вместе с геометрией установленной ранее крышки.

Одинаковая мощность техники сама по себе не подтверждает совместимость. Двигатели семейства 168F/170F устанавливаются не только на мотоблоки, но также на культиваторы, генераторы и другую малую технику. Поэтому подбирать крышку надежнее по обозначению двигателя и фактической форме снятой детали, а не только по названию машины или указанным лошадиным силам.

Рекомендации по установке

Перед монтажом очищают прилегающую поверхность головки от масла и остатков старого уплотнения, не повреждая плоскость. Прокладку осматривают на разрывы, потерю эластичности и продавленные участки; изношенное уплотнение может стать причиной повторной течи даже с новой крышкой. Сам корпус предварительно прикладывают без усилия и проверяют свободное совпадение четырех крепежных отверстий и всего посадочного контура.

Болты наживляют вручную, после чего подтягивают постепенно и равномерно. Точное усилие затяжки выбирают по технической документации конкретного двигателя. Чрезмерное усилие нежелательно: оно может деформировать тонкую кромку металлического корпуса или повредить резьбу в головке. После сборки следует проверить периметр прилегания и убедиться в отсутствии масляных следов во время контрольной работы двигателя.

Крышка ZS подходит для планового восстановления двигателей 168F/170F и замены поврежденной штатной детали. Тщательная сверка контура, четырехточечного крепления и круглого отверстия до покупки снижает риск несовпадения и помогает выполнить ремонт без переделки посадочного места.
