Крыльчатка охлаждения двигателя 168F/170F (6,5/7 л.с.) ZS

Крыльчатка охлаждения двигателя 168F/170F ZS

Крыльчатка предназначена для системы принудительного воздушного охлаждения бензиновых двигателей 168F и 170F мощностью 6,5 и 7 л.с. Во время вращения она формирует поток воздуха, который направляется к цилиндру и головке цилиндра. Деталь применяется при ремонте мотоблоков и другой техники, оснащенной двигателем соответствующей серии.

Назначение и особенности конструкции

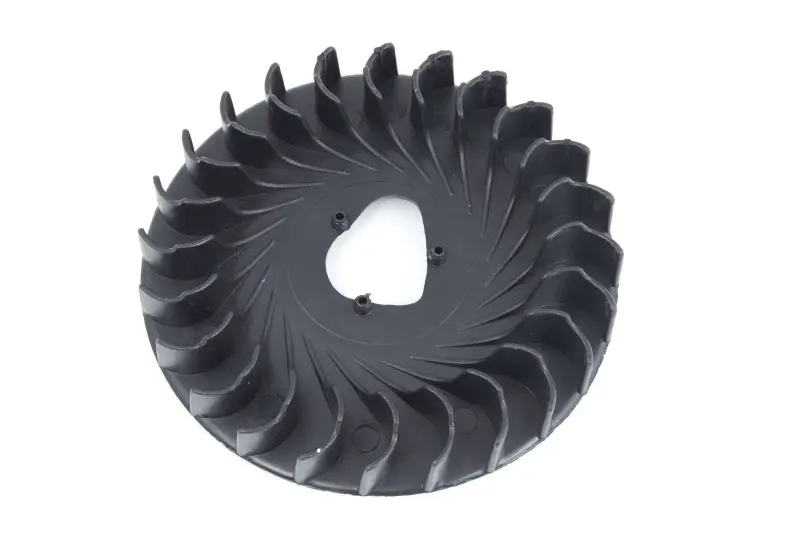

Двигатели 168F и 170F охлаждаются воздухом, поэтому состояние крыльчатки непосредственно влияет на интенсивность обдува нагревающихся частей мотора. По окружности детали расположены многочисленные изогнутые лопасти. Такая конфигурация нужна для захвата и перемещения воздуха при вращении. Крыльчатка имеет фасонное центральное отверстие и три точки крепления вокруг него.

Эта деталь не является поршнем и не участвует в сжатии топливной смеси. Ее задача относится именно к воздушному охлаждению двигателя. Поврежденные, деформированные или отсутствующие лопасти нарушают формирование воздушного потока. Причиной замены также могут стать трещины возле центрального отверстия и мест крепления, ослабление посадки либо следы контакта с соседними деталями.

Что проверить при подборе

Обозначения 168F и 170F указывают на семейства двигателей, однако внутри этих серий встречаются разные исполнения навесных деталей. Перед заказом крыльчатку необходимо сопоставить со старой деталью и посадочным местом. Одного совпадения мощности двигателя недостаточно: важны геометрия центра, расположение крепежа и свободное размещение внутри кожуха.

• Модель двигателя: изделие рассчитано на 168F и 170F в исполнениях мощностью 6,5 или 7 л.с.
• Центральная посадка: сравните форму и пропорции фасонного отверстия с демонтированной крыльчаткой.
• Крепление: проверьте количество, положение и взаимное расстояние трех крепежных точек.
• Наружный контур: сопоставьте диаметр, высоту и профиль лопастей, чтобы исключить касание кожуха.
• Ориентация: учитывайте направление изгиба лопастей и положение детали относительно сопрягаемых частей.

Если старая крыльчатка разрушена не полностью, ее лучше сохранить до завершения подбора: даже фрагменты позволяют сравнить центральную часть, крепежные места и профиль лопастей. При отсутствии старой детали необходимые параметры снимают непосредственно с посадочного места и соседних компонентов двигателя.

Установка и обслуживание

Монтаж выполняют на остановленном и остывшем двигателе. Перед установкой следует очистить посадочную зону от грязи и обломков прежней детали, осмотреть крепеж и убедиться, что рядом нет деформированных частей. Крыльчатка должна размещаться без перекоса, а ее лопасти — свободно проходить внутри предусмотренного пространства. После сборки нужно вручную проверить отсутствие заедания и контакта с кожухом.

Одновременно стоит очистить воздуховоды, защитные решетки и наружные ребра охлаждения цилиндра. Скопления травы, земли и пыли ограничивают прохождение воздуха даже при исправной крыльчатке. Если прежняя деталь была повреждена из-за касания, перед запуском необходимо устранить причину смещения, иначе новая крыльчатка может снова получить повреждения.

Крыльчатка ZS подходит для восстановления штатного обдува двигателей 168F/170F только при совпадении посадочной геометрии. Точная проверка центрального отверстия, трех крепежных точек, наружного размера и направления лопастей помогает подобрать деталь без ошибочной установки и вернуть системе охлаждения нормальный режим работы.
