Кожух крыльчатки охлаждения двигателя 168F/170F, 6,5–7 л.с., Ø160 мм, ZS

Кожух крыльчатки охлаждения для двигателей 168F и 170F

Кожух ZS предназначен для обслуживания системы воздушного охлаждения бензиновых двигателей 168F и 170F мощностью 6,5–7 л.с., применяемых на мотоблоках и другой технике с силовыми агрегатами этого семейства. Деталь устанавливается в зоне крыльчатки и цилиндра, формируя закрытый канал для направленного движения охлаждающего воздуха. Указанный в обозначении размер — Ø160 мм.

Исправный кожух помогает потоку от вращающейся крыльчатки проходить через предусмотренную двигателем зону охлаждения, а не рассеиваться вокруг корпуса. Это особенно важно при продолжительной работе мотоблока под нагрузкой, когда от состояния воздуховодов, крыльчатки и наружных поверхностей цилиндра зависит нормальный отвод тепла. Сам кожух не заменяет крыльчатку и не является поршнем или комплектом ЦПГ: это отдельная корпусная деталь системы принудительного воздушного охлаждения.

Конструкция и назначение

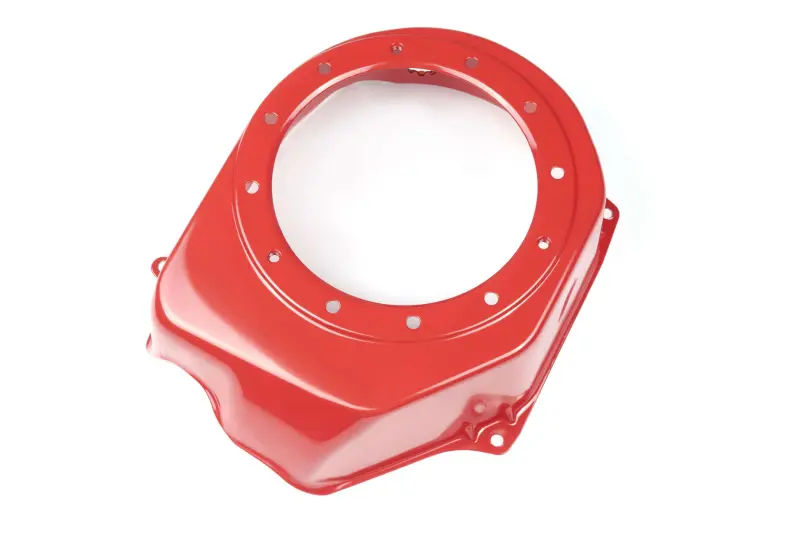

Деталь выполнена в виде красного формованного корпуса с крупным круглым проемом, рядом крепежных отверстий по его окружности и боковыми монтажными выступами. Такая конфигурация рассчитана на установку вокруг крыльчатки соответствующего двигателя. Кожух одновременно закрывает участок системы охлаждения и задает направление воздушному потоку к цилиндру. Его форма, расположение отверстий и контур краев должны соответствовать ответным точкам конкретной модификации двигателя.

Замена требуется при деформации корпуса, трещинах возле креплений, повреждении краев, утрате части кожуха или нарушении посадки после ремонта. Погнутый корпус может располагаться слишком близко к вращающимся деталям, а неплотно установленный — хуже удерживать заданное направление воздуха. Перед заменой стоит также проверить состояние самой крыльчатки, очистить ее лопасти и доступные ребра охлаждения от налипшей пыли, сухой травы и масляных загрязнений.

Как проверить совместимость

• Модель двигателя: кожух заявлен для бензиновых двигателей 168F и 170F мощностью 6,5 и 7 л.с.
• Размер: в обозначении детали указан диаметр 160 мм; его необходимо сопоставить с демонтированным кожухом и расположенной внутри крыльчаткой.
• Крепежные точки: сравните количество, диаметр и взаимное расположение отверстий, а также форму боковых ушек.
• Контур корпуса: проверьте изгибы, вырезы и глубину детали, поскольку двигатели одной серии могут иметь конструктивные отличия.
• Свободное вращение: после предварительной установки кожух не должен касаться крыльчатки или мешать другим деталям двигателя.

Подбирать кожух только по мощности техники недостаточно. Обозначения 168F/170F и 6,5–7 л.с. сужают круг совместимых двигателей, однако окончательное решение принимают после сравнения геометрии со старой деталью. Если прежний кожух отсутствует, ориентируются на модель двигателя, диаметр зоны крыльчатки, конфигурацию креплений и свободное пространство рядом с цилиндром.

Установка и обслуживание

Монтаж выполняют на остановленном и остывшем двигателе. Кожух сначала располагают без окончательной затяжки, совмещают все штатные отверстия и проверяют, не возникает ли перекоса. Крепеж затягивают равномерно, не деформируя корпус возле отверстий. До запуска следует вручную убедиться, что крыльчатка вращается свободно и не задевает внутреннюю поверхность.

После установки полезно периодически очищать входную зону и отверстия от растительных остатков и плотной пыли. При сезонном обслуживании проверяют целостность крепежных ушек, отсутствие потертостей от крыльчатки и надежность фиксации. Правильно подобранный кожух восстанавливает предусмотренную компоновку воздушного охлаждения двигателя 168F/170F и подходит для ремонта мотоблока, когда штатный корпус поврежден или потерян.
