Комплект клапанов ZS для двигателя 168F/170F 6,5–7 л.с., 25×64 и 24×62 мм

Комплект клапанов ZS для двигателей 168F и 170F

Комплект предназначен для ремонта газораспределительного механизма бензиновых двигателей 168F и 170F мощностью 6,5–7 л.с. В него входят впускной и выпускной клапаны, которые управляют наполнением цилиндра топливовоздушной смесью и отводом отработавших газов. Парная замена удобна при восстановлении головки цилиндра, когда состояние обеих деталей уже требует проверки или ремонт проводится с полной разборкой клапанного механизма.

Клапаны различаются размерами тарелок и общей высотой: один имеет диаметр 25 мм при высоте 64 мм, второй — диаметр 24 мм при высоте 62 мм. Диаметр стержня составляет 5,5 мм. Эти параметры необходимо учитывать при подборе: внешне похожие детали для других серий двигателей могут отличаться высотой, диаметром тарелки либо стержня и поэтому не подходят для установки в штатную направляющую и седло.

Назначение и состав

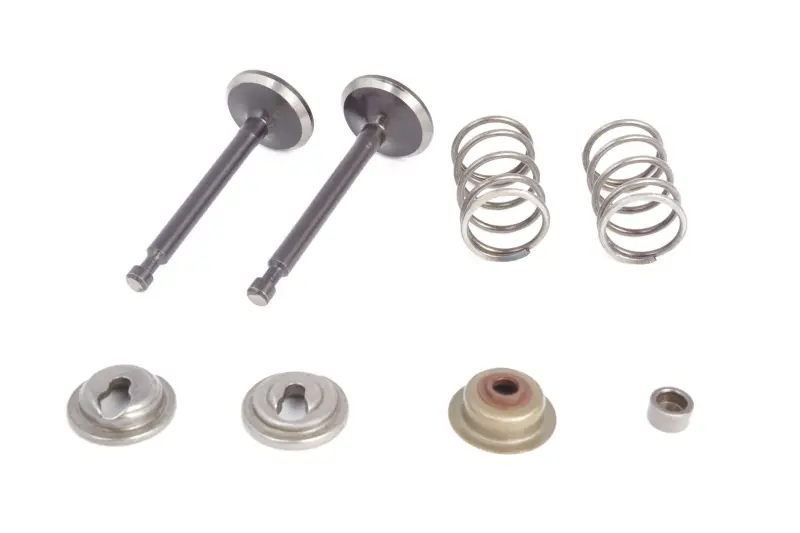

Комплект рассчитан на обслуживание клапанного механизма головки цилиндра. В его составе представлены два клапана, две пружины, две опорные тарелки пружин, маслосъёмный колпачок и компенсатор клапана. Такой набор позволяет заменить основные сопряжённые детали одной зоны ремонта без отдельного поиска клапанов и пружин. При этом состояние направляющих, сёдел, фиксаторов и других деталей головки следует оценивать во время разборки: они не должны автоматически считаться исправными только после установки нового комплекта.

Пружины возвращают клапаны в закрытое положение, а опорные тарелки удерживают их в собранном механизме. Впускной и выпускной клапаны выполняют разные задачи и имеют разную геометрию, поэтому менять их местами нельзя. Перед монтажом детали раскладывают по назначению и сопоставляют с демонтированной парой.

Как правильно подобрать

• Серия двигателя: обозначение двигателя должно соответствовать 168F или 170F, а заявленная мощность — диапазону 6,5–7 л.с.
• Размер первого клапана: диаметр тарелки 25 мм, общая высота 64 мм.
• Размер второго клапана: диаметр тарелки 24 мм, общая высота 62 мм.
• Стержень: подтверждённый диаметр 5,5 мм необходимо сопоставить с направляющими головки цилиндра.
• Исполнение комплекта: это собранный ремонтный набор с клапанами, пружинами и сопутствующими деталями, а не пара отдельных клапанов без оснащения.

Одного совпадения мощности техники недостаточно: двигатели одинакового класса встречаются в разных модификациях. До установки сравнивают код двигателя, длину обоих клапанов, диаметры тарелок и стержней, форму концов стержней, посадку пружин и исполнение удерживающих деталей. Если головка цилиндра ранее заменялась, ориентироваться нужно на фактически установленную конструкцию и размеры снятых деталей.

Установка и ремонт

Поводом для диагностики клапанного механизма могут быть снижение компрессии, затруднённый запуск, нестабильная работа двигателя или потеря мощности, однако эти признаки встречаются и при других неисправностях. Перед заменой проверяют герметичность клапанов, состояние рабочих фасок, сёдел, направляющих и пружин. Новый клапан должен свободно перемещаться в исправной направляющей без чрезмерного бокового люфта и заедания.

Монтаж выполняют на очищенной головке цилиндра. Рабочие поверхности клапанов и сёдел проверяют на равномерный контакт, после сборки регулируют тепловые зазоры по техническим требованиям конкретного двигателя. Некорректная притирка, загрязнение посадочных поверхностей или неправильный зазор способны нарушить герметичность камеры сгорания. Для ремонта, требующего обработки сёдел или оценки износа направляющих, целесообразна установка специалистом по малым бензиновым двигателям.

Комплект подходит для планового восстановления двигателей 168F/170F на мотоблоках, культиваторах, генераторах, виброплитах и другой технике, где фактически применена соответствующая головка цилиндра. Точная сверка размеров перед монтажом помогает исключить ошибку между близкими по виду вариантами клапанов.
