Синее крепление открытого руля скутера Ø23/22 мм

Синее крепление открытого руля скутера Ø23/22 мм

Деталь предназначена для монтажа открытого руля на скутере и соединяет руль с траверсой при совпадении двух посадочных диаметров. Сторона под руль рассчитана на Ø23 мм, а сторона, устанавливаемая на траверсу, — на Ø22 мм. Такое сочетание размеров является главным условием подбора: ориентироваться только на внешний вид скутера или форму прежнего крепления недостаточно.

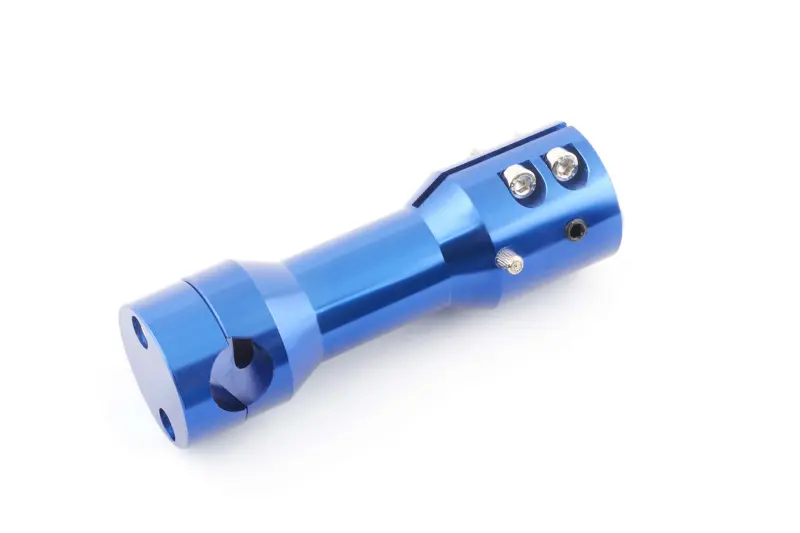

Крепление выполнено в синем цвете и имеет вытянутый цилиндрический корпус. На корпусе предусмотрены два наружных болтовых крепежа, а посадочная часть имеет разрез, необходимый для обжима сопрягаемой детали. Эта конструкция используется как вынос для перехода от штатного закрытого рулевого оформления к открытому рулю либо для замены установленного крепления с такими же параметрами. Конкретная модель скутера в характеристиках не заявлена, поэтому совместимость определяется по фактическим размерам траверсы и руля.

Что проверить перед выбором

• Диаметр руля: посадочная зона должна соответствовать Ø23 мм именно в месте фиксации, а не на свободном участке трубы.
• Диаметр траверсы: ответная цилиндрическая часть скутера должна иметь размер Ø22 мм.
• Форма посадки: сравните длину и конфигурацию сопрягаемых участков со снятой деталью, чтобы корпус занял предусмотренное положение.
• Расположение органов управления: после установки руль должен оставлять достаточно места для ручек, переключателей и других штатных компонентов.
• Прокладка коммуникаций: тросы, проводка и шланги должны сохранять свободный ход во всем диапазоне поворота руля.
• Состояние сопрягаемых поверхностей: деформированные, поврежденные или заметно изношенные участки требуют устранения причины до монтажа нового крепления.

Для точного подбора оба диаметра лучше измерять штангенциркулем. Значения Ø23 и Ø22 мм относятся к разным сторонам детали и не должны переставляться местами. Если старое крепление уже снято, полезно отдельно измерить руль в зоне зажима и наружный диаметр участка траверсы. Номинальный размер руля из общего описания техники не всегда заменяет измерение конкретного места монтажа.

Монтаж и проверка после установки

Перед сборкой посадочные поверхности очищают и осматривают, затем крепление располагают на траверсе без перекоса. Открытый руль устанавливают в предназначенную для него посадочную часть и предварительно выставляют в рабочем положении. Болтовые соединения затягивают равномерно: это помогает сохранить правильное положение деталей и избежать одностороннего зажима. Конкретное усилие затяжки выбирают по требованиям крепежа и обслуживаемой техники, а не произвольно.

После монтажа необходимо повернуть руль до упора в обе стороны и убедиться, что он перемещается без заеданий. Одновременно проверяют, не натягиваются ли тросы, тормозной шланг и проводка, не изменяются ли обороты двигателя при повороте и не соприкасаются ли органы управления с облицовкой. Затем контролируют отсутствие люфта и проворачивания в обеих посадочных зонах. Если конструкция скутера требует переноса приборов, кожуха или других компонентов, этот вопрос решают отдельно: само крепление предназначено прежде всего для фиксации открытого руля.

Синее крепление Ø23/22 мм подходит для ремонта или переоборудования только тех скутеров, у которых подтверждены соответствующие посадочные размеры. Проверка двух диаметров, формы траверсы и свободного хода всех коммуникаций позволяет подобрать деталь по назначению и заранее оценить объем монтажных работ.
