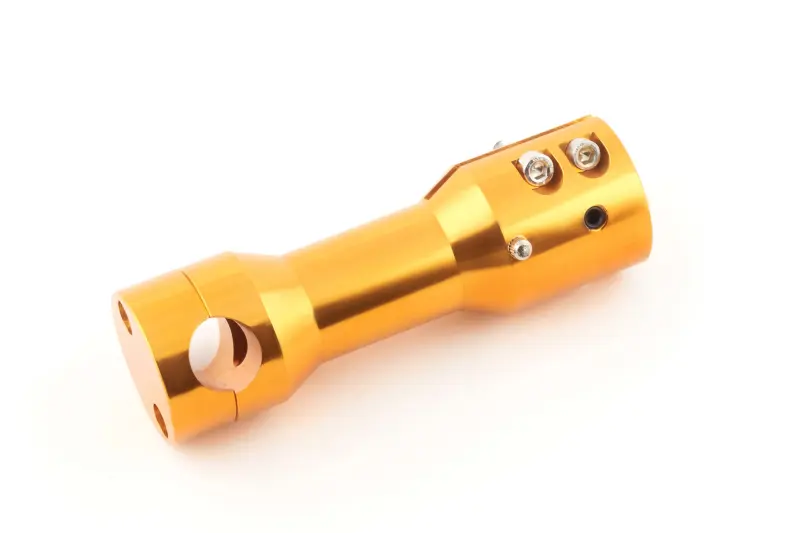

Крепление открытого руля скутера KOMATCU, Ø23/22 мм, желтое

Крепление открытого руля скутера KOMATCU Ø23/22 мм

Крепление предназначено для установки открытого руля на скутер с подходящими посадочными диаметрами. Одна сторона детали рассчитана под руль Ø23 мм, другая — под траверсу Ø22 мм. Такое сочетание размеров является главным условием подбора: оно определяет, сможет ли крепление правильно сесть на обе сопрягаемые части и зафиксировать руль в предусмотренном положении.

Деталь выполнена в желтом цвете и имеет вытянутую форму, соединяющую две зажимные зоны. Разъемные участки корпуса стягиваются винтовым крепежом. Такая компоновка позволяет установить крепление на соответствующие цилиндрические посадочные места и затянуть соединения после предварительного выставления руля. Крепеж относится к деталям рулевого управления, поэтому точность подбора и аккуратность монтажа напрямую влияют на отсутствие нежелательного смещения и люфта.

Что проверить перед выбором

• Диаметр руля: посадочный участок должен соответствовать размеру Ø23 мм именно в месте зажима, а не на рукоятке, декоративной накладке или утолщении.
• Диаметр траверсы: ответное посадочное место должно иметь Ø22 мм и подходить по форме для установки зажима.
• Конфигурацию соединения: сравните расположение обеих посадочных зон, форму старого крепления и доступное пространство возле рулевой колонки.
• Положение оборудования: после установки руль, рычаги, тросы, шланги и проводка не должны упираться в облицовку или натягиваться при повороте.
• Цвет исполнения: желтая деталь подходит для ремонта или изменения оформления открытой рулевой зоны скутера.

Назначение и монтаж

Крепление используют при переходе на открытый руль либо при замене детали с такой же схемой посадки. Перед работой необходимо измерить обе сопрягаемые части штангенциркулем: близкое значение без точного совпадения не следует считать подходящим. Нельзя ориентироваться только на модель скутера, поскольку на технике могут быть установлены нестандартные траверсы, рули или ранее замененные компоненты.

Монтаж начинают с проверки состояния посадочных поверхностей и крепежа. На них не должно быть загрязнений, повреждений или помех, мешающих равномерной посадке. Крепление предварительно размещают на траверсе, затем устанавливают руль и выбирают удобное положение органов управления. Винты затягивают равномерно, контролируя положение разъемных частей и не допуская перекоса. Усилие затяжки следует выбирать по требованиям к установленной рулевой конфигурации и применяемому крепежу.

После сборки необходимо проверить неподвижность соединений, отсутствие люфта и полный поворот руля в обе стороны. Отдельно контролируют свободное перемещение тросов, тормозных шлангов и проводки: при крайних положениях они не должны зажиматься, перегибаться или ограничивать движение. До эксплуатации также проверяют удобство положения рычагов и органов управления.

Основные параметры

• тип детали — крепление открытого руля;
• назначение — установка на скутер с соответствующей рулевой конфигурацией;
• посадочное место под руль — Ø23 мм;
• посадочное место под траверсу — Ø22 мм;
• цвет — желтый;
• бренд — KOMATCU.

Эта модель подходит для случая, когда одновременно подтверждены оба диаметра и форма соединения. Перед заказом сопоставьте размеры, конструкцию зажимов и расположение соседних деталей со своей техникой. Если руль или траверса отличаются хотя бы по одному посадочному параметру, потребуется крепление другой конфигурации.
