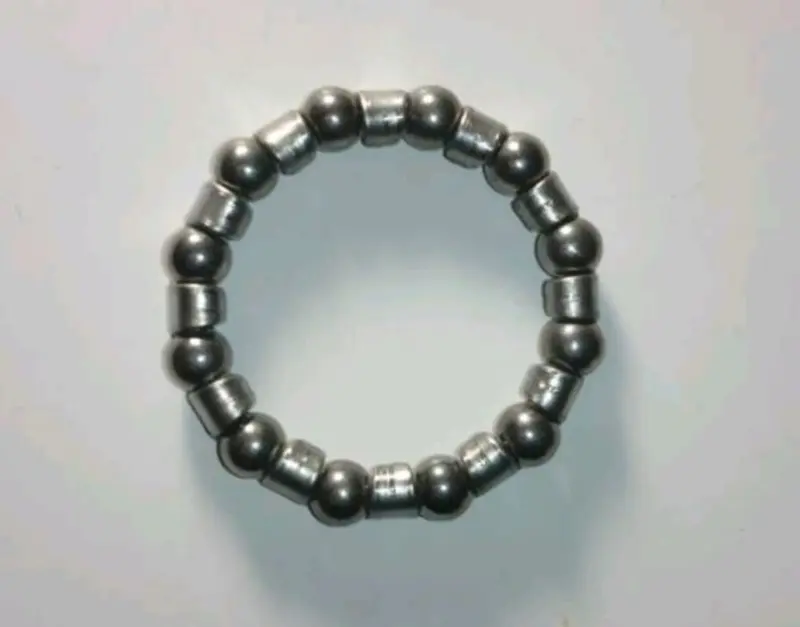

Велосипедный шариковый подшипник YKX mod.06, 40×30×7 мм

Велосипедный шариковый подшипник YKX mod.06

Открытый подшипник размером 40×30×7 мм предназначен для обслуживания велосипедных механизмов с соответствующей посадкой. Кольцевая конструкция удерживает шарики на заданном расстоянии друг от друга и поддерживает вращающуюся деталь в месте сопряжения с корпусом. При исправных посадочных поверхностях и правильной установке шарики свободно перемещаются по дорожкам качения, благодаря чему сопряженные детали вращаются без лишнего сопротивления.

Размерная запись расшифровывается последовательно: наружный диаметр составляет 40 мм, внутренний — 30 мм, ширина — 7 мм. Все три значения одинаково важны. Совпадения только наружного или внутреннего диаметра недостаточно: лишняя ширина может помешать сборке механизма, а меньшая — изменить положение сопряженных деталей и создать нежелательный осевой зазор. Обозначение mod.06 указывает на исполнение модели, поэтому при подборе следует учитывать не только размеры, но и форму исходной подшипниковой сборки.

Назначение и подбор

Подшипник применяется в велосипедных узлах, где предусмотрена открытая шариковая сборка такой геометрии. Для этой модели в товарных карточках указываются втулки, каретки и другие велосипедные механизмы с подходящей посадкой. Конкретное место установки определяется конструкцией велосипеда или отдельного компонента: одинаковые габариты велосипеда, колеса либо рамы сами по себе не подтверждают совместимость детали.

Перед заказом измерьте снятый подшипник штангенциркулем. Сначала проверяют наружный диаметр по крайним точкам кольцевой сборки, затем диаметр центрального отверстия и фактическую ширину. Дополнительно сравнивают количество и расположение шариков, профиль удерживающей части, общую форму и ориентацию детали в механизме. Если старый подшипник деформирован или разрушен, размеры посадочного места нужно сопоставить с технической документацией обслуживаемого компонента.

• Тип: открытый шариковый велосипедный подшипник.
• Модель: mod.06.
• Наружный диаметр: 40 мм.
• Внутренний диаметр: 30 мм.
• Ширина: 7 мм.
• Бренд: YKX.

Когда требуется замена

Поводом для обслуживания становятся люфт, хруст, периодические щелчки, тугое или неравномерное вращение. Такие признаки могут быть связаны не только с подшипником, но и с загрязнением, недостатком смазки, износом дорожек качения либо нарушением регулировки. После разборки оценивают состояние шариков, удерживающей части и сопряженных поверхностей. Погнутую сборку, шарики со следами выработки и деталь с заметным повреждением использовать повторно не следует.

Установка и обслуживание

Монтаж выполняют на очищенные посадочные поверхности без перекоса и ударной нагрузки по шарикам. Открытая конструкция требует правильного расположения в узле и совместимой смазки, выбранной по рекомендациям производителя втулки, каретки или другого обслуживаемого механизма. Перед окончательной сборкой полезно убедиться, что подшипник располагается ровно, не зажат соседними деталями и свободно проходит по своей дорожке.

После сборки вращение проверяют вручную до полноценной эксплуатации велосипеда. Механизм должен двигаться плавно, без закусывания, выраженного люфта и постороннего шума. Если регулировка предусматривает предварительный натяг или определенный момент затяжки, ориентируются на требования производителя конкретного компонента. YKX mod.06 подходит для ремонта только тогда, когда совпадают размер 40×30×7 мм, открытое исполнение и геометрия заменяемого подшипника.
