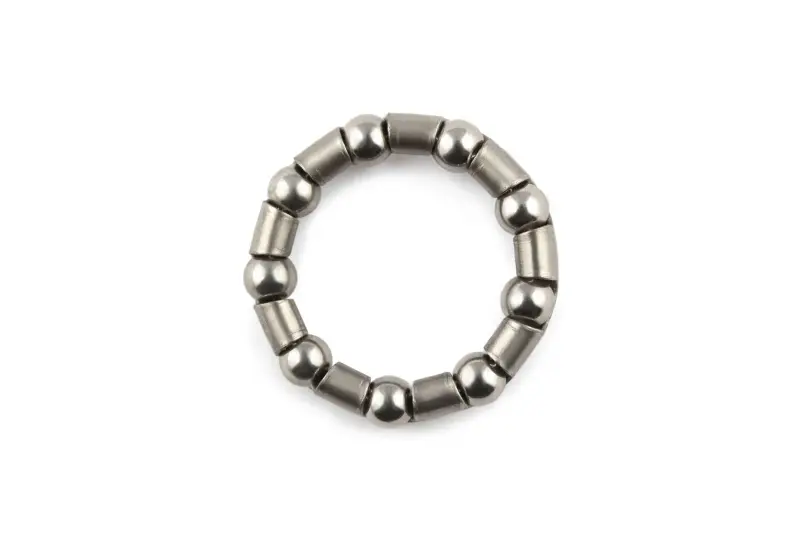

Велосипедный подшипник YKX mod. 03, 34×24×5 мм

Велосипедный подшипник YKX mod. 03, 34×24×5 мм

Открытый шариковый подшипник предназначен для обслуживания подходящего вращающегося соединения велосипеда. Кольцевая конструкция удерживает шарики на заданном расстоянии друг от друга, чтобы они перемещались по сопряженным дорожкам и воспринимали нагрузку при вращении. Это не закрытый картридж: шарики объединены сепаратором и остаются доступными для осмотра и смазывания во время обслуживания.

Основные параметры модели — наружный диаметр 34 мм, внутренний диаметр 24 мм и ширина 5 мм. Обозначение mod. 03 помогает отличить эту разновидность от других подшипников YKX, однако само по себе не определяет совместимость с конкретной моделью велосипеда. Для правильного подбора необходимо одновременно учитывать все три размера, форму посадочного места и конструкцию ранее установленной детали.

Конструкция и назначение

Подшипник выполнен в виде кольца с рядом шариков и разделяющими их секциями. Сепаратор не дает шарикам собираться в одной части окружности и сохраняет их распределение при монтаже. Во время работы шарики перекатываются между ответными поверхностями соединения, благодаря чему детали могут поворачиваться относительно друг друга без прямого скольжения по всей площади контакта.

Открытое исполнение требует аккуратного обращения. До установки нужно исключить деформацию кольца, выпадение или повреждение шариков, загрязнение контактных поверхностей. Подшипник не предназначен для запрессовки вместо цельного картриджа того же наружного диаметра: геометрия посадки и способ опоры должны соответствовать исходной конструкции велосипеда.

Что проверить при подборе

• Наружный диаметр — 34 мм. Его сопоставляют с диаметром посадочной поверхности или со старым подшипником, измеренным без перекоса.
• Внутренний диаметр — 24 мм. Размер должен соответствовать проходящей через центр детали и геометрии сопряженных поверхностей.
• Ширина — 5 мм. Более высокий или более низкий подшипник способен изменить положение соединяемых деталей и диапазон регулировки.
• Тип конструкции. На заменяемом подшипнике должны совпадать открытое сепараторное исполнение, профиль кольца и расположение шариков.
• Ориентация в посадочном месте. Перед разборкой полезно зафиксировать положение старой детали: стороны сепараторного подшипника могут по-разному располагаться относительно дорожек качения.

Установка и обслуживание

При разборке следует удалить старую смазку и загрязнения, после чего осмотреть посадочные поверхности. Выраженные канавки, раковины, коррозия или деформация сопряженных деталей мешают ровному ходу даже с новым подшипником. Если поверхности пригодны к дальнейшей работе, на них наносят смазочный материал, предусмотренный для обслуживаемого соединения, затем укладывают подшипник без ударов и перекоса.

После сборки соединение регулируют в соответствии с его конструкцией. Поворот должен оставаться свободным, без заеданий и ощутимого люфта. Чрезмерная затяжка увеличивает сопротивление вращению, а недостаточная оставляет подвижность и ударную нагрузку на дорожки. Подшипник YKX mod. 03 подходит для ремонта только тогда, когда размеры 34×24×5 мм и открытая кольцевая геометрия совпадают с параметрами демонтированной детали и посадочного места.
