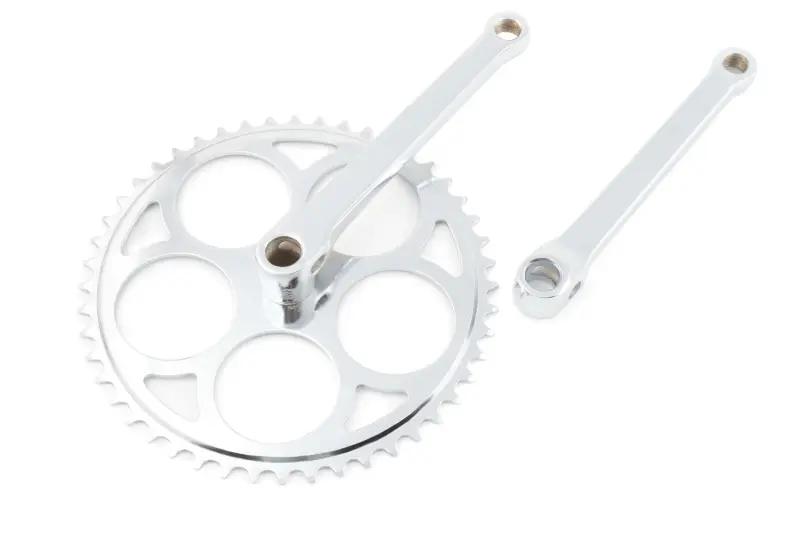

Передняя звезда YKX 48T с шатунами 170 мм, под круг, хром

Передняя звезда YKX 48T с шатунами 170 мм

Комплект предназначен для велосипедной трансмиссии и объединяет переднюю ведущую звезду на 48 зубьев с двумя шатунами длиной 170 мм. Правый шатун соединен со звездой, а левый устанавливается с противоположной стороны кареточного вала. При вращении педалей шатуны передают усилие на переднюю звезду, после чего цепь приводит во вращение заднее колесо. Хромированное исполнение подходит для ремонта велосипеда, на котором используется система с такими же основными параметрами и посадкой под круг.

Назначение и конструкция

Звезда 48T служит ведущей частью цепного привода. Число зубьев участвует в формировании передаточного отношения, поэтому при замене нельзя ориентироваться только на внешний диаметр детали. Необходимо учитывать конфигурацию установленной трансмиссии, параметры задней звезды, длину цепи и доступное пространство возле рамы. Переход на другое количество зубьев способен изменить работу передачи и потребовать дополнительной настройки, поэтому этот комплект лучше выбирать как замену системе с сопоставимыми характеристиками.

Длина каждого шатуна составляет 170 мм. Этот размер определяет радиус движения педали и должен соответствовать геометрии велосипеда и второй стороне системы. В комплект входят оба шатуна, что позволяет заменить сопряженную пару, сохранив одинаковую длину справа и слева. Посадочное исполнение обозначено как «под круг». Оно является одним из главных критериев совместимости: профиль кареточного вала и способ фиксации должны совпадать с устанавливаемыми шатунами.

Что проверить перед выбором

• Количество зубьев: устанавливаемая передняя звезда должна соответствовать требуемой конфигурации трансмиссии; у этой модели 48 зубьев.
• Длина шатунов: значение 170 мм следует сопоставить с обоими демонтированными шатунами, а не определять приблизительно по общему размеру детали.
• Посадка на кареточный вал: требуется исполнение под круг. Система под квадрат или другой профиль не является прямой заменой.
• Положение цепи: после монтажа звезда должна располагаться в корректной цепной линии, без заметного бокового отклонения цепи.
• Совместимость цепи и зубьев: сравните профиль и толщину звезды с прежней системой, а также оцените состояние самой цепи.
• Посадка педалей: проверьте соответствие резьбы имеющихся педалей отверстиям в шатунах до начала сборки.
• Свободное пространство: при полном обороте шатуны, педали и звезда не должны задевать раму, защиту цепи или соседние детали.

Установка и проверка после ремонта

Перед установкой кареточный вал очищают от загрязнений и осматривают на предмет износа или повреждений посадочных участков. Правый и левый шатуны размещают на противоположных сторонах под углом 180 градусов. Крепеж должен соответствовать конструкции каретки и надежно удерживать оба шатуна без люфта. Если старые детали долго эксплуатировались с ослабленным соединением, одной замены шатунов может быть недостаточно: изношенная поверхность вала способна снова вызвать расшатывание.

После сборки проверяют свободное вращение системы, отсутствие бокового биения звезды и достаточный зазор до рамы. Цепь должна проходить по зубьям ровно, без стремления сойти в сторону. Затем следует убедиться, что педали установлены на свои стороны и надежно затянуты, а шатуны не имеют продольного или поперечного люфта. Первую проверку проводят без нагрузки, после чего работу привода оценивают при спокойном вращении педалей.

Комплект подходит для плановой замены погнутой звезды, поврежденного шатуна или изношенной системы при совпадении посадки под круг, длины 170 мм и конфигурации 48T. Для точного подбора сравните эти параметры со снятой системой и кареточным валом велосипеда. Такой подход помогает установить деталь без переделки посадочных соединений и заранее учесть положение цепи относительно задней звезды.
