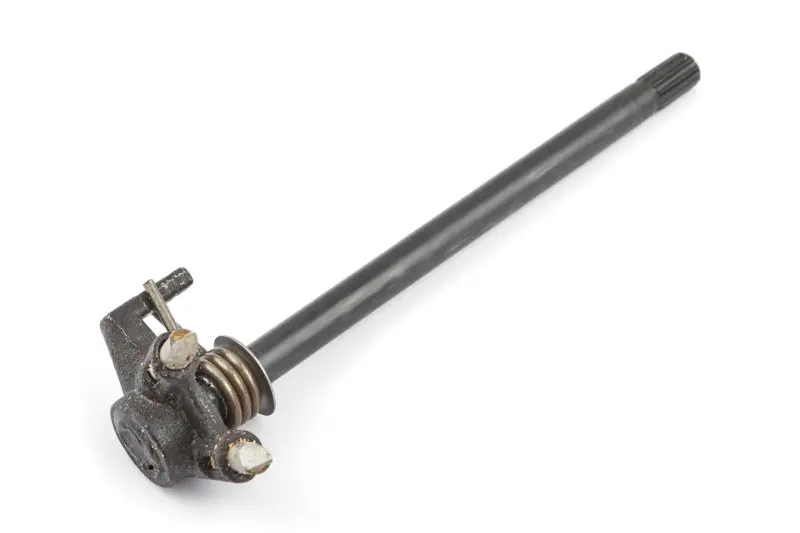

Вал переключения передач КПП Минск TERI

Вал переключения передач КПП Минск TERI

Деталь предназначена для механизма переключения передач мотоциклов Минск. Вал принимает усилие от ножной педали и передает движение на механизм выбора ступеней внутри коробки передач. От его правильной посадки, свободного хода и взаимодействия с другими деталями зависит четкое перемещение педали при последовательном включении передач.

Назначение и устройство

Конструкция включает длинный вал со шлицевым участком для присоединения педали, корпус механизма с собачками и витую возвратную пружину. Во время нажатия на педаль собачки взаимодействуют с выступами диска переключения и поворачивают его на заданный угол. Диск, в свою очередь, управляет положением вилок коробки. Возвратная пружина возвращает педаль и вал в исходное положение после каждого движения, подготавливая механизм к следующему переключению.

Вал TERI применяют при ремонте штатной системы переключения мотоцикла Минск. Поводом проверить эту деталь могут быть повреждение наружных шлицев, деформация стержня, чрезмерный осевой люфт, неполный возврат педали либо заедание собачек. Такие симптомы не всегда связаны только с валом: перед заменой также проверяют состояние педали, пружины, диска, фиксатора, вилок и регулировку механизма.

Что сверить при выборе

• Модификацию мотоцикла и коробки. Для мотоциклов Минск выпускались разные исполнения деталей, поэтому одного названия марки недостаточно для безошибочного подбора.
• Длину и форму стержня. Новый вал должен соответствовать снятой детали по общей геометрии и расположению участков разного диаметра.
• Шлицевое соединение. Сверьте диаметр, профиль, количество и длину шлицев с посадочным местом педали. Педаль должна устанавливаться без перекоса и заметного свободного хода.
• Корпус собачек. Сопоставьте форму корпуса, расположение подвижных деталей и направление их взаимодействия с диском переключения.
• Возвратную пружину. Важны форма витков, положение концов и ориентация относительно упора основания механизма.

Сравнение выполняют до разборки новой детали и окончательной установки. Если старый вал погнут или его шлицы сильно повреждены, ориентироваться следует не только на текущее состояние, но и на посадочные места в коробке и педали. Несовпадение длины, шлицев или геометрии корпуса может ограничить ход механизма либо помешать возврату педали.

Установка и проверка

Замена связана с доступом к механизму коробки передач. Сначала снимают педаль, затем разбирают соответствующую часть картера согласно руководству для конкретной модификации Минск. При демонтаже штатного механизма вал извлекают вместе с корпусом собачек, возвратной пружиной и колпачком. Во время сборки обе собачки утапливают, вал вводят до упора в колпачок пружины, а концы пружины располагают относительно отогнутого упора основания.

После предварительной сборки устанавливают педаль и проверяют действие коробки, последовательно включая ступени в обоих направлениях при проворачивании валов трансмиссии. Педаль должна возвращаться в исходное положение, собачки — свободно отрабатывать ход, а механизм — занимать предусмотренные положения без заклинивания. Только после такой проверки окончательно затягивают крепеж крышки и выполняют регулировку осевого положения в соответствии с документацией мотоцикла.

Вал переключения передач Минск TERI подходит для планового восстановления механизма и ремонта после повреждения штатной детали. Точная предварительная сверка с коробкой конкретного мотоцикла помогает исключить несовместимость и избежать повторной разборки.
