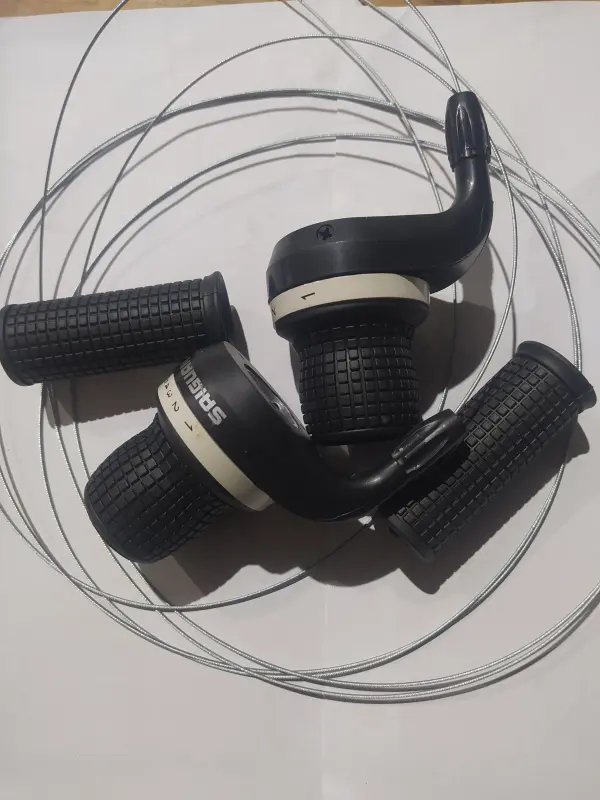

Комплект поворотных манеток DS 3×7 с грипсами, mod.1

Поворотные манетки DS для трансмиссии 3×7

Комплект предназначен для управления велосипедной трансмиссией с тремя положениями переднего переключателя и семью положениями заднего. Левая манетка отвечает за выбор передней передачи, правая — за работу семискоростной задней части трансмиссии. Передача выбирается поворотом участка рукоятки, поэтому велосипедист может переключаться, не перенося руку на отдельный рычаг.

Такой формат подходит для ремонта велосипеда, на котором уже использовались поворотные переключатели, а также для замены изношенной пары манеток. Вместе с левой и правой манетками предусмотрены рукоятки руля: это позволяет согласовать длину хвата с корпусами переключателей. Черные рельефные поверхности обеспечивают понятную зону удержания руля, а контрастные шкалы помогают ориентироваться в выбранном положении.

Как работает комплект

При вращении манетки управляющий трос перемещается и передает усилие соответствующему переключателю. Фиксированные положения правой стороны соотносятся с семью задними передачами, а левая сторона рассчитана на три передних положения. После монтажа точность работы зависит не только от самих манеток, но и от состояния тросовых рубашек, правильной прокладки тросов, настройки ограничительных винтов и натяжения на переднем и заднем переключателях.

Замена манеток актуальна, если поворот стал чрезмерно тугим, положения фиксируются нечетко, корпус поврежден либо передача меняется с задержкой. До покупки стоит отделить неисправность манетки от загрязнения или повреждения рубашки, неправильного натяжения троса и разрегулированного переключателя. Такая проверка помогает заменить именно ту часть системы, которая мешает нормальному переключению.

Что проверить при подборе

• Схему трансмиссии. Комплект выбирают для конфигурации 3×7: три положения слева и семь справа. Для велосипеда с другим количеством передних или задних передач нужна соответствующая версия манеток.
• Тип управления. Это поворотные манетки. Перед установкой вместо рычажных переключателей необходимо проверить расположение тормозных ручек и свободное место на прямой части руля.
• Совместимость переключателей. Количество передач — первый, но не единственный критерий. Следует сопоставить комплект с установленными передним и задним переключателями и требуемым ходом троса.
• Посадку на руле. Сравните форму крепления, длину зоны хвата и взаимное расположение манеток, тормозных ручек и других аксессуаров со старой конфигурацией.
• Состояние тросовой проводки. Рубашки должны проходить без резких перегибов, а трос — двигаться без заеданий. Изношенные или загрязненные участки могут ухудшить работу даже новой манетки.

Установка и настройка

Для монтажа снимают прежние рукоятки и переключатели, размещают левую и правую манетки так, чтобы их можно было уверенно поворачивать обычным хватом, затем устанавливают рукоятки руля. Тросы прокладывают по штатному маршруту велосипеда и соединяют с соответствующими переключателями. Корпуса не должны мешать тормозным ручкам, а рукоятки — самопроизвольно смещаться или ограничивать полный ход поворотной части.

После подключения необходимо последовательно проверить все три передних и семь задних положений на поднятом колесе, отрегулировать натяжение и убедиться, что переключатели не выводят цепь за крайние звезды. Финальную проверку выполняют под небольшой нагрузкой: передачи должны включаться последовательно, без пропусков и необходимости удерживать манетку между фиксированными положениями.

DS mod.1 — практичный комплект для восстановления управления 21-позиционной трансмиссией велосипеда. При выборе ориентируйтесь на схему 3×7, поворотный способ управления, совместимость с установленными переключателями и компоновку руля. Точное сопоставление этих параметров упрощает монтаж и позволяет получить предсказуемую работу передач после регулировки.
