Лепестковый клапан Honda Dio AF34/AF35, 3 болта, STEEL MARK

Лепестковый клапан STEEL MARK для Honda Dio AF34/AF35

Клапан предназначен для впуска двухтактных 50-кубовых двигателей скутеров Honda Dio с обозначениями AF34 и AF35. Деталь устанавливается между впускным трактом и картером двигателя и управляет движением топливовоздушной смеси. Исполнение рассчитано на крепление тремя болтами, поэтому подходит для ремонта тех модификаций, где используется именно такая схема посадки.

Во время работы двигателя гибкие лепестки реагируют на разницу давления. При разрежении они открывают проход смеси в картер, а при изменении давления закрываются и препятствуют ее обратному движению во впуск. От состояния лепестков и плотности их прилегания зависит корректная работа впуска. Ровные пластины должны свободно открываться и возвращаться к посадочной поверхности без заметного зазора, заедания и перекоса.

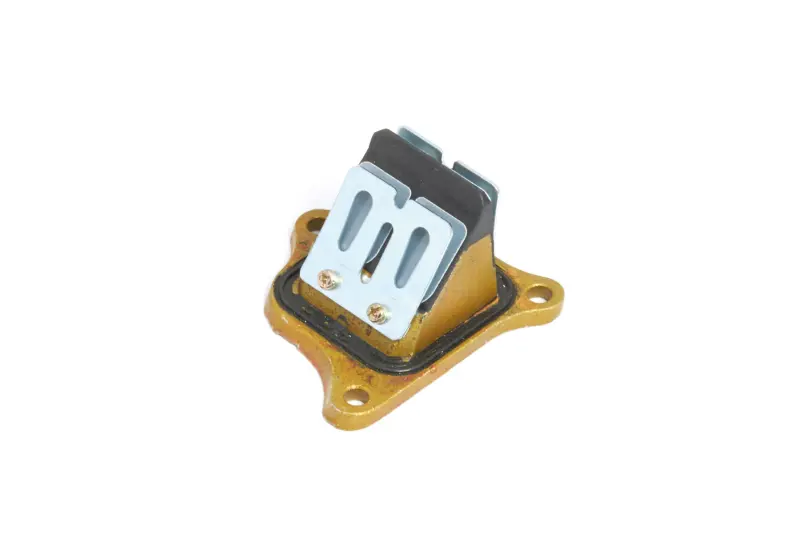

Клапан выполнен в сборе: основание имеет три крепежных отверстия, а лепестковая часть снабжена ограничителем хода. Такая конфигурация соответствует трехболтовому впуску Honda Dio AF34/AF35. В товарных данных для этой детали также указаны модификации Live Dio, Dio SR, Dio ZX, Dio Cesta и Dio ST, относящиеся к семейству AF34/AF35.

Что проверить при подборе

Обозначения AF34 и AF35 охватывают несколько версий Honda Dio, поэтому одной надписи Dio недостаточно. Перед заказом нужно сопоставить код модели скутера, тип двигателя, форму основания старого клапана и расположение крепежа. Особое значение имеет трехболтовая схема: варианты для других поколений Dio могут отличаться количеством отверстий, контуром фланца и геометрией впускного прохода.

• Модель: Honda Dio AF34 или AF35.
• Тип двигателя: двухтактный, рабочий объем 50 см³.
• Место установки: впускной канал между карбюраторным трактом и картером.
• Крепление: три болта и три отверстия в основании клапана.
• Исполнение: клапанный блок в сборе с лепестками и ограничителем их хода.

При сравнении со снятой деталью необходимо проверить не только число отверстий, но и их взаимное расположение, наружный контур основания, ориентацию клапанной части и форму проходного окна. Это особенно актуально для скутера, на котором ранее меняли двигатель, картер или детали впуска: фактическая конфигурация установленного мотора может отличаться от обозначения пластиковых панелей.

Когда клапану требуется замена

Поводом для проверки служат трещины, сколы, деформация или поднятые края лепестков, а также неплотное прилегание к посадочной поверхности. Нарушение закрытия способно вызвать обратный выброс смеси и ухудшить наполнение картера. В работе это может сопровождаться неустойчивой реакцией на газ или провалами тяги, однако такие признаки встречаются и при неисправностях карбюратора, уплотнений либо других компонентов впуска. Поэтому перед заменой полезно осмотреть весь тракт и исключить посторонний подсос воздуха.

Рекомендации по установке

Монтаж выполняют на чистые и ровные сопрягаемые поверхности. Остатки прежнего уплотнения и загрязнения удаляют аккуратно, не повреждая плоскость картера и впускной детали. Используемые в этом соединении уплотнения проверяют отдельно: они не должны перекрывать проходное окно или выступать внутрь канала. Клапан ориентируют так же, как штатную деталь, после чего крепеж затягивают равномерно с соблюдением требований сервисной документации конкретного двигателя.

До сборки следует убедиться, что лепестки не зажаты, свободно двигаются в пределах ограничителя и полностью возвращаются на посадочную поверхность. После монтажа проверяют герметичность стыков и правильность установки соседних деталей впуска. Такой порядок помогает избежать перекоса основания, утечки через соединение и повторной разборки скутера.

STEEL MARK для Honda Dio AF34/AF35 подходит для планового восстановления штатного трехболтового впуска и замены поврежденного клапана. Точная сверка модели двигателя и конфигурации снятой детали остается главным условием правильного выбора.
