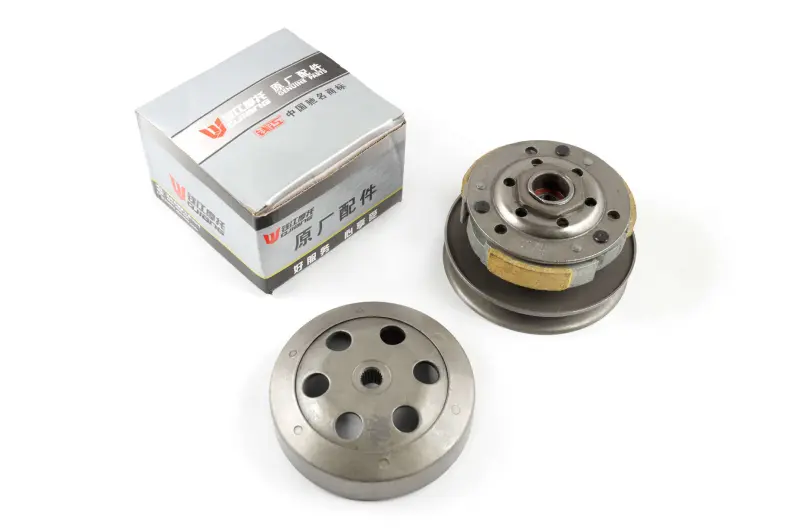

Задний вариатор с барабаном DJIANG mod:B для GY6 50 и Honda DIO AF34

Задний вариатор DJIANG mod:B с барабаном

Задний вариатор предназначен для обслуживания автоматической клиноременной трансмиссии скутеров GY6 50 и Honda DIO AF34. Узел объединяет ведомую часть вариатора с центробежным сцеплением, а исполнение с барабаном позволяет одновременно заменить взаимодействующие детали сцепления. Такой вариант подходит для ремонта трансмиссии, когда требуется не отдельная колодка или шкив, а собранная задняя часть привода.

Назначение и принцип работы

В трансмиссии скутера передний и задний шкивы соединены ремнем. Изменение рабочего диаметра шкивов обеспечивает автоматическое изменение передаточного отношения, а установленное на заднем шкиве центробежное сцепление передает тягу к редуктору после достижения оборотов включения. При повышении оборотов колодки расходятся и прижимаются к внутренней поверхности барабана; после снижения оборотов контакт прекращается. Благодаря этому двигатель может работать на холостом ходу без постоянной передачи тяги на заднее колесо.

Комплектное исполнение включает задний шкив со сцеплением и отдельный барабан. Совместная замена этих деталей особенно уместна, если прежний барабан имеет выраженную выработку, следы перегрева или биение, а колодки сцепления изношены неравномерно. Новый узел также рассматривают при рывках во время трогания, задержке включения, проскальзывании под нагрузкой, вибрации либо постороннем шуме со стороны кожуха вариатора. Перед заменой необходима диагностика: похожие проявления могут быть связаны с ремнем, передним вариатором, подшипниками или другими деталями трансмиссии.

Совместимость и подбор

Основное применение — четырехтактные скутеры GY6 50, включая двигатели семейства 139QMA/1P39QMA и 139QMB/1P39QMB, а также Honda DIO AF34. В расширенном перечне совместимости для этой позиции указаны модификации AF34/AF35 семейства Live Dio, Dio SR, Dio ZX, Dio Cesta и Dio ST. Поскольку эти обозначения охватывают технику разной конструкции и годов выпуска, одной надписи GY6 50 или DIO недостаточно для безошибочного выбора.

Перед заказом сравните исполнение mod:B со снятым узлом. Проверьте наружный диаметр и глубину барабана, размеры ведомого шкива, профиль и количество шлицев посадочного отверстия, вылет ступицы, положение ременной дорожки и общую высоту сборки. Значения должны соответствовать прежней детали и конструкции конкретной трансмиссии. Не следует подбирать этот узел только по объему двигателя: близкие задние вариаторы могут различаться посадкой, геометрией барабана и расположением шкива.

• Тип: задний вариатор с центробежным сцеплением.
• Исполнение: mod:B.
• Комплектация позиции: узел заднего вариатора и барабан сцепления.
• Основное применение: GY6 50 и Honda DIO AF34.
• Бренд: DJIANG.

Установка и проверка

Монтаж выполняют после снятия крышки трансмиссии и демонтажа прежней задней сборки. До установки следует очистить внутреннее пространство кожуха от пыли фрикционных накладок, осмотреть ремень и проверить состояние сопряженных поверхностей. Масло и консистентная смазка не должны попадать на рабочую поверхность барабана, колодки и боковые поверхности шкива, контактирующие с ремнем.

При сборке ремень необходимо правильно расположить между щеками ведомого шкива, а крепеж затянуть способом и моментом, предусмотренными руководством конкретного скутера. После монтажа проверяют свободное вращение, отсутствие задевания и правильное положение ремня. Работы связаны с подпружиненной конструкцией и вращающимися деталями, поэтому при отсутствии подходящего инструмента установку лучше поручить мастеру. Тщательная сверка посадочных параметров до начала ремонта помогает избежать ситуации, когда внешне похожий вариатор не устанавливается на вал или смещает линию ремня.

DJIANG mod:B подойдет для планового восстановления задней части вариаторной трансмиссии при подтвержденном совпадении с исходной сборкой. Основными ориентирами при выборе остаются модель двигателя, модификация скутера, геометрия барабана, шлицевое соединение и размеры ведомого шкива.
