Статор генератора JIANXING для Yamaha JOG 50, 6+1 катушек, 6 проводов

Статор генератора JIANXING для Yamaha JOG 50

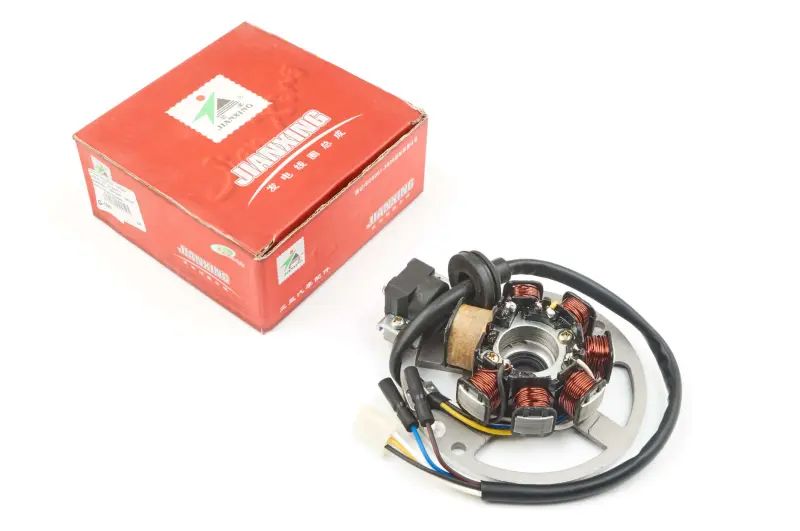

Статор предназначен для генератора скутера Yamaha JOG 50 и рассчитан на конфигурацию с шестью основными катушками и одной дополнительной катушкой. Подключение выполнено шестью проводами, а установленный датчик Холла имеет однопроводное исполнение. Эти признаки принципиальны при подборе: у деталей для семейства JOG встречаются разные варианты обмоток, проводки и датчиков, поэтому одного совпадения по названию модели недостаточно.

Неподвижная часть генератора устанавливается рядом с ротором. При работе двигателя магнитное поле вращающегося ротора взаимодействует с обмотками статора, благодаря чему формируется электрический сигнал для бортового оборудования и зарядки. Датчик Холла участвует в формировании импульса, необходимого системе зажигания. Состояние обмоток, изоляции, проводов и соединений непосредственно влияет на устойчивость работы электрооборудования скутера.

Конфигурация и критерии подбора

• Применение: скутеры Yamaha JOG 50 с соответствующим вариантом генератора.
• Обмотки: схема 6+1, то есть семь катушек в общей конфигурации статора.
• Подключение: шесть проводов; перед установкой необходимо сопоставить их количество и расположение разъёмов со штатной проводкой скутера.
• Датчик: однопроводной датчик Холла. Вариант с двухпроводным датчиком не является прямой заменой без подтверждения схемы конкретной модификации.
• Конструкция: круглая монтажная пластина с обмотками, датчиком, выводным жгутом, защитной втулкой и разъёмами.

При выборе сравните старый статор не только по числу катушек и проводов. Проверьте форму и диаметр основания, положение крепёжных отверстий, центрального проёма и датчика, направление выхода кабеля, длину жгута, тип разъёмов и расположение контактов. Особенно внимательно следует различать исполнения 6+1 с пятью и шестью проводами, а также версии с одно- и двухпроводным датчиком. Совпадение этих параметров помогает установить деталь на штатное место без переделки креплений и проводки.

Когда требуется проверка статора

Поводом для диагностики могут быть отсутствие или нестабильность зарядки, перебои в работе зажигания, повреждение изоляции, обрыв обмотки либо следы перегрева. Такие симптомы не всегда указывают только на статор: перед покупкой желательно проверить сопротивление обмоток и датчика, состояние разъёмов и проводки, контакты массы, регулятор и другие связанные компоненты. Замена оправдана после локализации неисправности в обмотках, выводах, датчике или изоляции установленной детали.

Рекомендации по установке

Монтаж выполняют после отключения питания скутера и снятия ротора подходящим съёмником. Посадочную поверхность очищают, а новую пластину располагают так же, как демонтированную. Жгут прокладывают по штатному маршруту, защитную втулку устанавливают в предусмотренное место, а провода фиксируют без натяжения, перегибов и риска контакта с ротором. Крепёж затягивают с усилием, указанным для конкретного двигателя Yamaha JOG 50.

До окончательной сборки следует проверить свободное вращение ротора, надёжность разъёмов и правильность укладки кабеля. После запуска контролируют работу зажигания и параметры зарядки по сервисным значениям конкретной модификации скутера. Такой порядок позволяет одновременно оценить новый статор, проводку и сопряжённые компоненты генераторной системы.
