Поршень 4T GY6 125 +0,75 Ø53,25 SEE

Ремонтный поршень SEE для двигателя GY6 125

Поршень диаметром 53,25 мм предназначен для ремонта четырехтактного двигателя GY6 125 после восстановления цилиндра под увеличенный размер +0,75. Это не стандартный поршень для установки в цилиндр без обработки: его выбирают для цилиндро-поршневой группы, подготовленной именно под соответствующий ремонтный диаметр. Деталь перемещается внутри цилиндра, воспринимает давление газов и через поршневой палец передает усилие на шатун. Совместно с кольцами она участвует в уплотнении камеры сгорания и отводе масла со стенки цилиндра.

Модификация относится к поршням третьего ремонтного размера для четырехтактных моторов семейства GY6 125, также обозначаемых 152QMI. Диаметр 53,25 мм и увеличение +0,75 являются основными параметрами выбора. Они должны соответствовать фактическому размеру обработанного цилиндра, а не только модели скутера или заявленному объему двигателя. Такой поршень применяют при ремонте после износа, задиров или расточки цилиндра, когда установка детали стандартного диаметра уже не позволяет получить требуемое сопряжение.

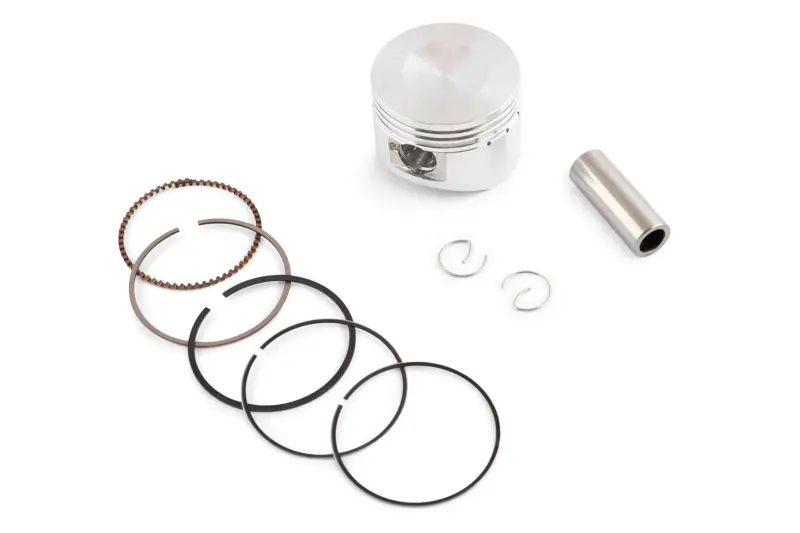

Что входит в комплект

• поршень с канавками под кольца и отверстием под поршневой палец;
• комплект поршневых колец для четырехтактной цилиндро-поршневой группы;
• поршневой палец для соединения поршня с шатуном;
• два стопорных кольца для фиксации пальца.

Наличие согласованных между собой деталей удобно при сборке: кольца устанавливаются в канавки поршня, палец соединяет поршень с шатуном, а стопорные кольца удерживают палец от осевого перемещения. Перед монтажом все детали осматривают, очищают и проверяют по размерам. Кольца нельзя устанавливать произвольно: их расположение, сторона установки и разведение замков должны соответствовать схеме сборки конкретного двигателя.

Как правильно подобрать

Сначала измеряют цилиндр точным инструментом в нескольких поясах и направлениях. Это позволяет оценить диаметр, овальность и конусность, а затем определить возможность расточки или хонингования под поршень 53,25 мм. Рабочий зазор между юбкой и стенкой цилиндра назначают по ремонтным данным двигателя и фактическим размерам пары. Ориентироваться только на надпись «+0,75» недостаточно: у поршней разных изготовителей встречаются отличия в системе обозначений ремонтных размеров.

• Тип двигателя: четырехтактный GY6 125 / 152QMI.
• Назначение: ремонт цилиндро-поршневой группы после подготовки цилиндра.
• Диаметр поршня: 53,25 мм.
• Ремонтное увеличение: +0,75, третий ремонтный размер.
• Производитель поршня: SEE.

До сборки также сопоставляют форму днища, общую высоту, положение отверстия под палец, размеры канавок и параметры самого пальца со снятым поршнем. Совпадение только диаметра не подтверждает полную взаимозаменяемость. Если двигатель ранее ремонтировали, его фактическая конфигурация может отличаться от стандартной, поэтому решающими остаются измерения цилиндра и старой детали.

Установка и ввод в работу

При установке проверяют зазоры колец в цилиндре, свободное перемещение колец в канавках и надежную посадку обоих стопорных колец. Поршень ориентируют в соответствии с конструкцией двигателя, а трущиеся поверхности перед сборкой смазывают моторным маслом. Цилиндр должен быть чистым, без абразива и остатков обработки. После сборки контролируют свободное вращение коленчатого вала и отсутствие механического упора.

Поршень SEE +0,75 подходит для планового восстановления GY6 125, когда мастер уже определил ремонтный размер и подготовил цилиндр под Ø53,25 мм. Точный подбор пары «цилиндр — поршень», корректная установка колец и надежная фиксация пальца помогают восстановить герметичность цилиндро-поршневой группы и избежать стука, прорыва газов либо повышенного расхода масла из-за неправильного сопряжения деталей.
