Левый блок кнопок руля Active AMG

Левый блок кнопок руля Active AMG

Левый рулевой пульт объединяет органы управления мопедом в одном корпусе и устанавливается рядом с левой рукояткой. Такое расположение позволяет включать необходимые функции пальцами, не перенося руку к отдельным выключателям. Деталь предназначена для ремонта мопедов семейства Active и заменяет штатный блок при повреждении корпуса, клавиш, проводки либо контактов.

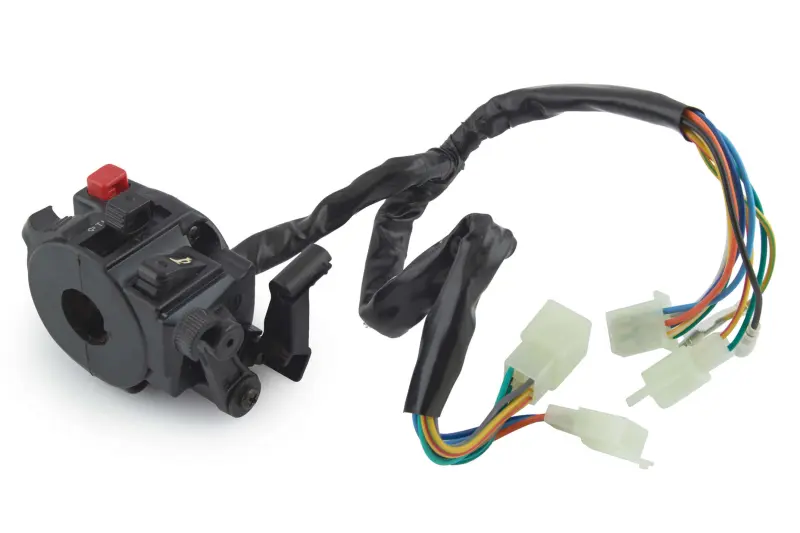

Пульт выполнен в черном корпусе и оснащен несколькими клавишами, среди которых есть кнопка со знаком звукового сигнала и отдельная красная кнопка. От корпуса отходит жгут разноцветных проводов с несколькими штекерными колодками. Готовая проводка упрощает подключение, если расположение контактов и разъемы совпадают со штатной системой конкретного мопеда. Разъемы различаются формой и количеством позиций, поэтому их необходимо проверить до установки.

Применение и совместимость

Блок рассчитан на левую сторону руля китайских четырехтактных мопедов типа Active. Подтверждено применение на Viper Active и Viper Sport 125, а также на отдельных моделях Kinlon, Loncin, Musstang и Spark с двигателями объемом 110 или 125 см³. В перечень входят Kinlon JL110-38, JL110-39 и JL110-40; Loncin LX110-31, LX110-31A, LX110-35A, LX110-37 и LX110-39; Musstang MT110Q-3 и MT125Q-3; Spark SP110C-3C, SP125C-3CF и SP125C-4WQ.

Название модели и объем двигателя сами по себе не подтверждают полное совпадение. На мопедах одной серии могут применяться разные жгуты и корпуса пультов. Перед выбором сопоставьте старую деталь с новой по стороне установки, форме корпуса, расположению клавиш, способу фиксации на руле, числу проводов, количеству колодок, форме каждого разъема и распределению контактов. Цвета проводов удобно использовать как дополнительный ориентир, но основными критериями остаются распиновка и назначение проводников.

Что проверить перед заменой

• Корпус и посадку: половины пульта должны правильно охватывать руль, не мешать рукоятке и другим установленным деталям.
• Органы управления: сравните количество, форму и положения клавиш со снятым пультом, чтобы сохранить привычный набор функций.
• Проводной жгут: его длины и направления вывода должно хватать для прокладки по штатному маршруту без натяжения.
• Штекерные колодки: проверьте геометрию, число контактных мест и распиновку каждой колодки; похожий внешний разъем не всегда означает одинаковое подключение.
• Состояние сопряженных частей: ответные разъемы мопеда не должны иметь ослабленных контактов, загрязнений или повреждений, способных сохранить неисправность после замены пульта.

Установка и проверка

Перед работой отключают питание мопеда и фиксируют расположение штатных разъемов. Старый блок снимают аккуратно, не вытягивая его за провода. Новый корпус устанавливают на левую сторону руля, а жгут прокладывают по прежнему маршруту, оставляя достаточный запас для свободного поворота руля в обе стороны. Провода не должны зажиматься крепежом, касаться острых кромок или натягиваться возле рулевой колонки.

После соединения совместимых колодок сначала проверяют каждую клавишу отдельно, затем поворачивают руль от упора до упора и повторяют проверку. Если функция работает неверно либо разъем не соединяется без усилия, подключение необходимо перепроверить по схеме конкретной модификации. Точное сопоставление старого и нового пульта помогает восстановить удобное управление и избежать переделки штатной проводки.
