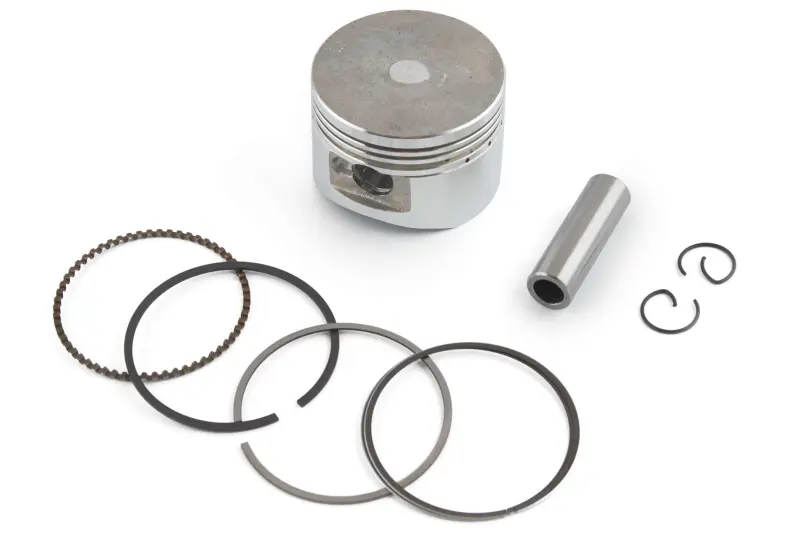

Поршень Active 110, ремонт 0,50, Ø52,90 мм, 152FMH (TM)

Поршень Active 110 0,50 для двигателя 152FMH

Поршень предназначен для ремонта цилиндро-поршневой группы четырехтактных мопедных двигателей объемом 110 см³. Модель рассчитана на двигатель 152FMH и технику семейства Active. Фактический диаметр 52,90 мм соответствует второму ремонтному размеру с увеличением 0,50 мм. Такой поршень выбирают не для установки в неизношенный стандартный цилиндр, а при восстановлении цилиндра под соответствующий ремонтный диаметр.

Во время работы двигателя днище поршня воспринимает давление газов, а усилие через поршневой палец передается на шатун. Канавки на корпусе служат для установки компрессионных и маслосъемных колец подходящего размера. Кольца уплотняют пространство между поршнем и стенкой цилиндра, участвуют в сохранении компрессии и регулируют количество масла на поверхности цилиндра. Поэтому состояние поршня, канавок, колец и обработанной поверхности цилиндра оценивают вместе.

Основные параметры

• Назначение: ремонт цилиндро-поршневой группы мопеда.
• Тип двигателя: четырехтактный, 110 см³.
• Обозначение двигателя: 152FMH.
• Применение: Viper Active и совместимые конфигурации с подтвержденными размерами.
• Диаметр поршня: 52,90 мм.
• Ремонтное увеличение: 0,50 мм, второй ремонт.
• Диаметр поршневого пальца: 13 мм.

Как правильно подобрать поршень

Обозначение модели мопеда само по себе не заменяет проверку двигателя и размеров. Перед покупкой следует сверить маркировку 152FMH, фактический диаметр цилиндра после дефектовки, диаметр пальца и геометрию снятого поршня. Дополнительно сравнивают общую высоту, расстояние от оси пальца до днища, форму днища, расположение канавок и ширину колец. Эти параметры особенно важны, если двигатель ранее ремонтировался или на мопед устанавливался другой цилиндр.

Размер 52,90 мм должен соответствовать подготовленному цилиндру и расчетному монтажному зазору. Нельзя выбирать ремонтный поршень только по обозначению «0,50»: цилиндр измеряют нутромером в нескольких поясах и направлениях, поскольку износ бывает неравномерным. Расточку и финишную обработку выполняют с учетом фактического размера конкретного поршня и требований ремонтной документации двигателя. Если цилиндр уже имеет значительную овальность, конусность, глубокие задиры или следы перегрева, сначала определяют возможность его дальнейшей обработки.

Подготовка и установка

До сборки очищают цилиндр и канавки от абразивных остатков и загрязнений, проверяют свободное перемещение колец в канавках и их торцевые зазоры в цилиндре. Кольца устанавливают с учетом их назначения и монтажных обозначений, если они предусмотрены изготовителем. Поршень ориентируют в цилиндре по конструктивным меткам и схеме конкретного двигателя. Палец должен соответствовать диаметру 13 мм, а его фиксаторы — полностью садиться в предназначенные канавки.

Сопрягаемые поверхности перед сборкой смазывают чистым моторным маслом. После установки коленчатый вал осторожно проворачивают вручную, убеждаясь в свободном ходе без заеданий и постороннего контакта. Первый запуск и последующую приработку проводят по требованиям изготовителя двигателя, контролируя температуру, звук работы и уровень масла.

Когда требуется замена

Поводом для ремонта могут быть задиры на юбке, повреждение днища, износ канавок, повышенный расход масла, падение компрессии, затрудненный запуск или стук в цилиндре. Эти признаки не всегда вызваны одним поршнем, поэтому одновременно проверяют цилиндр, кольца, палец, шатун и систему смазки. Поршень Ø52,90 мм подходит для восстановления только тогда, когда результаты измерений подтверждают второй ремонтный размер и совместимость с конфигурацией двигателя 152FMH.
