Храповик кикстартера 4T GY6 50, ведущая часть

Ведущая часть храповика кикстартера для GY6 50

Деталь предназначена для механизма ножного запуска четырехтактных скутерных двигателей семейства GY6 50. При нажатии на рычаг кикстартера храповик участвует в передаче вращения к пусковой части двигателя, а после завершения движения освобождает сопряженные детали. Такая запчасть нужна при восстановлении кикстартера, если его зубчатая пара изношена, повреждена или перестала правильно входить в зацепление.

Назначение и устройство

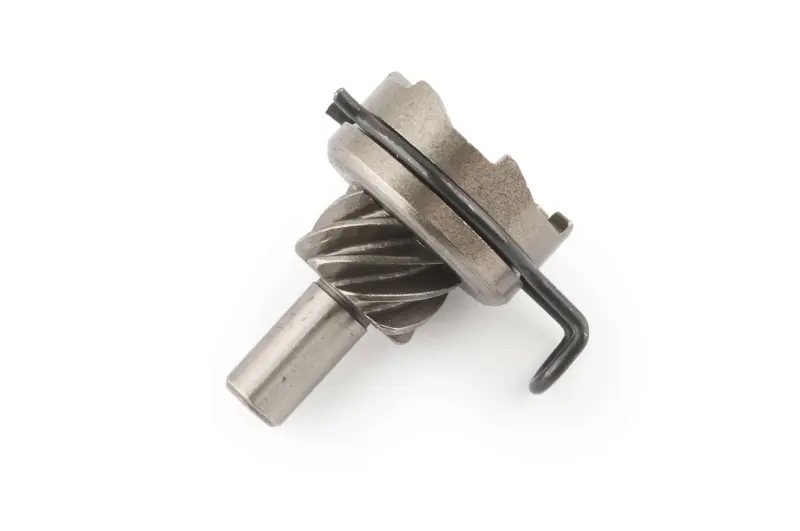

Храповик представляет собой ведущую часть составной пусковой шестерни. Конструкция включает цилиндрический посадочный вал, косозубый участок, верхний храповой профиль и установленную снаружи проволочную фрикционную пружину. Пружина удерживает необходимое сопротивление при перемещении шестерни, благодаря чему части механизма входят в зацепление во время ножного запуска и расходятся после завершения хода.

Запчасть устанавливается в механизм кикстартера со стороны левой крышки картера, где работает совместно с валом кикстартера, ответной частью храповика и другими деталями пусковой передачи. Это не весь комплект ножного стартера, а именно ведущая часть храповика с пружиной. При ремонте необходимо учитывать состояние всей зубчатой пары: новый компонент не компенсирует сильную выработку, сколы или деформацию сопряженной детали.

Совместимость и подбор

Основное применение — четырехтактные двигатели GY6 объемного класса 50 см³. Для точного исполнения товара подтверждена совместимость с семействами 139QMA, 1P39QMA, 139QMB и 1P39QMB. Эти обозначения используются на многих китайских скутерах, однако одной записи GY6 50 недостаточно для безусловного выбора: разные модификации техники могут иметь отличия в пусковом механизме.

Перед заказом сравните новую деталь со снятым храповиком. Проверке подлежат диаметр и длина посадочного вала, направление и профиль косых зубьев, количество и форма верхних выступов, общая высота шестерни, положение пружины и конфигурация ее отогнутого конца. Храповик должен свободно размещаться в штатном посадочном месте и правильно соединяться с ответной частью без подпиливания, расточки или принудительной подгонки.

• Тип детали: ведущая часть храповика кикстартера.
• Назначение: передача вращения в механизме ножного запуска.
• Применение: скутерные двигатели 4T GY6 50 соответствующего исполнения.
• Подтвержденные семейства двигателей: 139QMA, 1P39QMA, 139QMB и 1P39QMB.
• Конструкция: шестерня с посадочным валом, храповым профилем и фрикционной пружиной.

Когда требуется проверка или замена

Осмотреть храповик следует, если рычаг кикстартера проворачивается без нормального сопротивления, зубья входят в зацепление не с каждого нажатия, при запуске появляется треск либо механизм закусывает. Причиной подобных проявлений могут быть не только повреждения этой детали, но и износ ответного храповика, вала, посадочного места или других компонентов. Поэтому разборку лучше сопровождать очисткой механизма и последовательной проверкой всех сопряженных поверхностей.

Рекомендации по установке

Монтаж выполняют при снятой левой крышке картера. Перед сборкой удаляют загрязнения и продукты износа, осматривают зубья, посадочный вал и пружину, а также проверяют, нет ли задиров и чрезмерного люфта. Деталь устанавливают в том же положении, которое предусмотрено конструкцией штатного механизма; отогнутый конец пружины должен занять предназначенное для него место.

До окончательной затяжки крышки проверьте работу передачи вручную. Храповик должен перемещаться без перекоса, входить в зацепление при рабочем ходе и освобождаться при возврате механизма. После сборки рычаг кикстартера должен двигаться плавно, без постоянного трения, заклинивания и постороннего треска. Точное сравнение со старой запчастью и проверка всей пусковой пары снижают риск повторной разборки после ремонта.
