Импульсный шланг WOODMAN для бензопилы St M 440

Импульсный шланг WOODMAN для бензопилы St M 440

Фасонный шланг предназначен для импульсного канала бензопилы St M 440. Он соединяет картер двигателя с соответствующим штуцером карбюратора и передает чередующиеся импульсы давления и разрежения. За счет этих импульсов движется диафрагма встроенного топливного насоса карбюратора, поэтому исправность соединения непосредственно влияет на подачу топливной смеси во время запуска и работы двигателя.

Импульсный шланг выполняет отдельную функцию и не заменяет трубку, по которой топливо поступает из бака. При ремонте важно не перепутать эти детали: они подключаются к разным точкам, отличаются назначением и могут иметь разную форму. Эта модель изготовлена с учетом компоновки St M 440 и рассчитана на установку по штатному маршруту между картером и карбюратором.

Конструкция и назначение

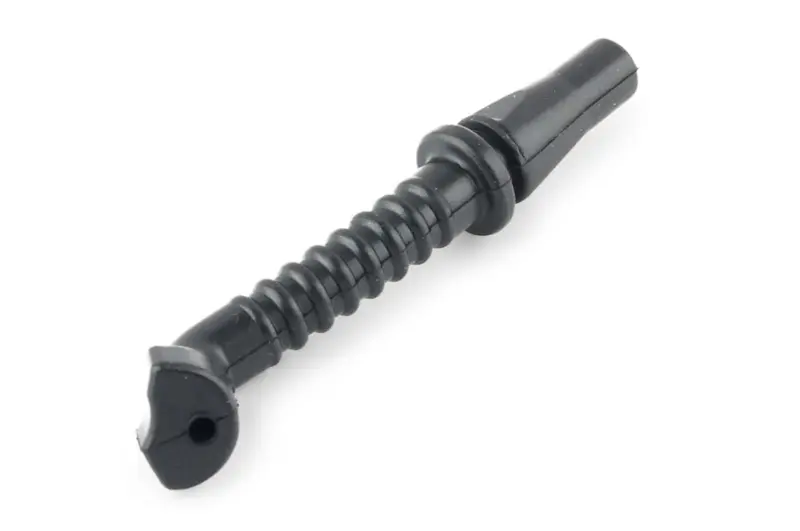

Деталь имеет черный цвет и выраженную фасонную геометрию. В конструкции предусмотрены гофрированный средний участок, гладкие участки возле соединений, кольцевой упор и два конца различного профиля. На расширенном конце расположено отверстие для подключения. Такая форма помогает правильно разместить шланг в ограниченном пространстве корпуса и отличить его от обычных прямых трубок топливной системы.

Гофрированный участок нельзя растягивать, перекручивать или использовать для изменения штатного положения детали. Шланг должен проходить без резких перегибов и защемления соседними частями. Даже подходящая по внешнему диаметру прямая трубка не является равноценной заменой: при подборе имеют значение общая конфигурация, положение изгибов, форма обоих концов и способ их посадки на соединители.

Что проверить при выборе

• Модель бензопилы: заявленная совместимость относится к St M 440; принадлежность техники к другой серии сама по себе не подтверждает возможность установки.
• Общая форма: сравните расположение гофрированного участка, гладких зон, кольцевого упора и расширенного конца со снятой деталью.
• Профиль соединений: оба конца должны соответствовать ответным штуцерам и занимать такое же положение, как у прежнего шланга.
• Маршрут прокладки: до монтажа убедитесь, что фасонные изгибы позволяют провести деталь без натяжения, перекручивания и контакта с подвижными механизмами.

Ориентироваться только на слова «импульсный шланг» недостаточно. У разных бензопил различаются длина, конфигурация, расположение соединений и условия прокладки внутри корпуса. Надежный подбор выполняют одновременно по точной модели пилы и геометрии демонтированной детали.

Когда требуется замена

Шланг проверяют при обнаружении трещин, разрывов, деформации, перегиба или неплотной посадки на соединителе. Поврежденный либо пережатый импульсный канал не передает необходимое изменение давления к диафрагме карбюратора. В руководстве по обслуживанию St M 440 повреждение или перегиб импульсного шланга рассматриваются среди возможных причин проблем с работой карбюратора, плохого ускорения и нестабильной работы двигателя.

Такие проявления не указывают только на одну неисправность, поэтому шланг оценивают вместе с карбюратором, топливопроводом, фильтром и герметичностью соединений. Замена оправдана, когда на самой детали обнаружен дефект либо она не удерживается в предусмотренном положении. Регулировка карбюратора не устраняет трещину, пережатие или неправильную посадку импульсного шланга.

Рекомендации по установке

Для доступа к соединению обычно снимают карбюратор, после чего старый шланг отсоединяют от штуцера и устанавливают новый по прежнему маршруту. Концы необходимо посадить полностью, а среднюю часть расположить свободно, без заломов. При возвращении карбюратора на место следует проконтролировать правильную посадку как импульсного, так и топливного шланга.

Перед окончательной сборкой проверьте, что деталь не натянута, не перекручена и не зажата корпусом. После сборки бензопилу запускают только с полностью установленными защитными деталями и оценивают работу двигателя на штатных режимах. Если для доступа требуется разборка незнакомых соединений или настройка карбюратора, установку целесообразно поручить специалисту по бензоинструменту.

Основные характеристики

• тип детали: импульсный шланг;
• назначение: передача импульсов давления между картером и карбюратором;
• техника: бензопила;
• заявленная модель: St M 440;
• бренд: WOODMAN;
• форма: фасонная, с гофрированным средним участком;
• цвет: черный.
