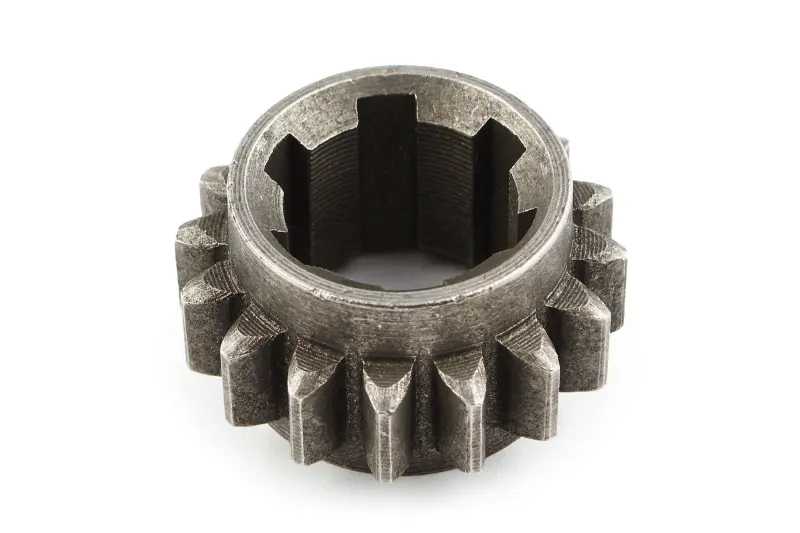

Ведущая шестерня 1-й и задней передачи КПП мотоблока 175N/180N, 6 шлицов, Z-16, D-24, DIGGER

Ведущая шестерня 1-й и задней передачи КПП 175N/180N

Деталь предназначена для ремонта коробки передач мотоблоков 175N и 180N. В трансмиссии она участвует в передаче крутящего момента при работе первой и задней передачи. Такая шестерня нужна при восстановлении механизма после износа зубьев или шлицевого соединения, появления люфта, постороннего шума, затрудненного включения либо самопроизвольного выключения передачи. Правильно подобранная деталь возвращает штатное взаимодействие с валом и сопряженной шестерней.

Шестерня DIGGER имеет 16 наружных зубьев и внутреннее отверстие на 6 шлицов. В обозначении модели также указан размер D-24. Эти параметры необходимо рассматривать вместе: одинаковое назначение детали еще не означает, что она подойдет к конкретной коробке. Внешне сходные шестерни могут различаться количеством зубьев, исполнением шлицев, диаметрами, шириной и положением рабочих поверхностей. Поэтому для уверенного подбора следует сопоставить новую шестерню со снятой деталью и параметрами ремонтируемой КПП.

Основные данные для подбора

• Назначение: ведущая шестерня механизма 1-й и задней передачи.
• Применение: коробка передач мотоблока.
• Совместимые обозначения техники: 175N и 180N.
• Количество наружных зубьев: 16, обозначение Z-16.
• Посадочное соединение: внутреннее, на 6 шлицов.
• Размер из названия модели: D-24, соответствующий диаметру 24 мм.
• Марка: DIGGER.

Что проверить перед установкой

Сначала сравните количество зубьев и шлицов, посадочный диаметр, общую ширину, форму торцов и расположение рабочих участков со старой шестерней. Отдельно проверьте вал: шлицы не должны иметь выраженной выработки, замятых кромок или люфта, иначе новая деталь не устранит причину неисправности. Сопряженную шестерню также осматривают по всей окружности. Сколы, раковины, неравномерно стертые зубья и заметный боковой люфт указывают на необходимость комплексного ремонта.

Перед разборкой коробки полезно установить, в каком режиме проявляется неисправность. Шум только на первой или задней передаче помогает локализовать проблемную пару, а постоянный шум может быть связан и с другими деталями КПП. Если передачу выбивает под нагрузкой, проверяют не только зубчатое зацепление, но и состояние механизма переключения, фиксации и посадочных мест. Такой подход позволяет не устанавливать новую шестерню в уже изношенное сопряжение.

Рекомендации по монтажу

Установку выполняют после очистки разобранной коробки от загрязнений и продуктов износа. Шестерня должна садиться на вал без перекоса и принудительной ударной запрессовки, а шлицы — совмещаться по всей рабочей длине. После сборки проверяют свободное вращение механизма, корректность зацепления, включение первой и задней передачи, отсутствие закусывания и чрезмерного люфта. Смазочный материал и порядок регулировки выбирают по требованиям конкретной модели мотоблока.

Эта позиция подходит для ремонта только при совпадении всех ключевых параметров: назначения в КПП, обозначения 175N либо 180N, 16 зубьев, шести шлицов и размера D-24. Если старая деталь сильно разрушена и измерить ее невозможно, параметры следует сверять по исправной парной детали и устройству коробки. Точный подбор особенно важен для зубчатой передачи: расхождение даже по одному конструктивному признаку не позволяет обеспечить нормальную посадку и зацепление.
