Ведущая шестерня пускового механизма 175N/180N, Z-25, Ø22 мм, DIGGER

Ведущая шестерня пускового механизма 175N/180N

Деталь предназначена для ремонта пускового механизма двигателей 175N и 180N, применяемых на мотоблоках мощностью 7 и 9 л. с. соответственно. Шестерня имеет 25 наружных зубьев и центральное посадочное отверстие диаметром 22 мм. Это основные параметры, по которым ее отличают от похожих деталей стартовой системы. Исполнение DIGGER подходит для восстановления механизма при повреждении или критическом износе штатной шестерни.

Назначение и конструкция

Ведущая шестерня участвует в передаче усилия во время запуска двигателя. При работе пускового механизма ее зубчатый венец входит в зацепление с ответной деталью, обеспечивая согласованное вращение компонентов системы. Поэтому состояние зубьев, правильная посадка на валу и отсутствие перекоса непосредственно влияют на нормальную работу запуска.

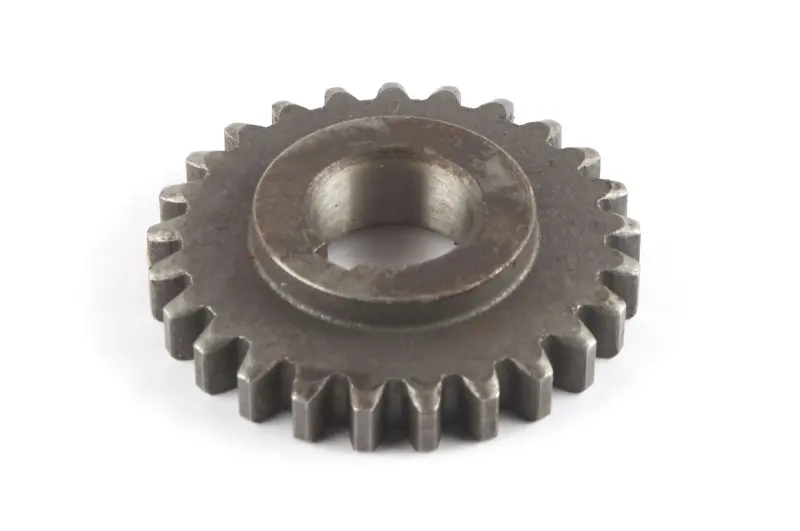

Конструкция включает наружный прямозубый венец, приподнятую центральную ступицу и посадочное отверстие с пазом. Такая форма должна совпадать с конфигурацией демонтированной детали не только по общему диаметру, но и по расположению посадочных поверхностей. Шестерня рассчитана именно на пусковой механизм: ее не следует выбирать как универсальную деталь для любой передачи двигателя или редуктора только по внешнему сходству.

Что проверить перед выбором

Обозначения 175N и 180N указывают на заявленную совместимость, однако у техники одной серии могут встречаться разные исполнения отдельных механизмов. Для точного подбора сопоставьте новую шестерню со старой по нескольким признакам:

• Количество зубьев — 25. Иное число зубьев изменяет геометрию зацепления и не соответствует этой позиции.
• Диаметр посадочного отверстия — 22 мм. Проверяйте именно посадочный размер, а не наружный диаметр ступицы.
• Тип детали — ведущая шестерня пускового механизма. В той же группе двигателей используются другие шестерни, включая ведомые, стартовые и детали распределительного привода.
• Форма ступицы и посадочного профиля. Сравните высоту и расположение ступицы, конфигурацию центрального отверстия, паз и прилегающие поверхности.
• Модель двигателя и мощность. Позиция заявлена для 175N на 7 л. с. и 180N на 9 л. с.; одного совпадения мощности без проверки модели и размеров недостаточно.

Если старая шестерня сильно разрушена и подсчитать зубья трудно, используйте исправную ответную деталь и технические данные установленного пускового механизма. Подбор только по марке мотоблока менее надежен, поскольку на технику одной модели могли устанавливаться двигатели разных исполнений.

Замена и проверка сопряженных деталей

Причиной замены могут быть сколы, выкрашивание или заметное закругление зубьев, повреждение посадочного отверстия, чрезмерный люфт либо перекос при вращении. Такие дефекты способны сопровождаться ударами, посторонним шумом, пропусками зацепления или нестабильной работой пускового механизма. Перед монтажом необходимо определить причину износа: установка новой шестерни без проверки соседних компонентов может привести к повторному повреждению.

Во время разборки оцените состояние ответного зубчатого венца, вала, посадочного паза, фиксирующих деталей и опорных поверхностей. На них не должно быть заусенцев и деформаций, мешающих ровной посадке. Шестерню устанавливают без перекоса и принудительной доработки отверстия. После сборки проверяют свободное перемещение механизма, полноту зацепления и отсутствие заеданий при ручном проворачивании в предусмотренном конструкцией диапазоне.

Эта ведущая шестерня подойдет для планового восстановления пуска двигателя 175N или 180N, если штатная деталь соответствует параметрам Z-25 и Ø22 мм. Предварительное сравнение зубчатого венца, посадки и конфигурации ступицы помогает избежать ошибки между внешне похожими шестернями.
